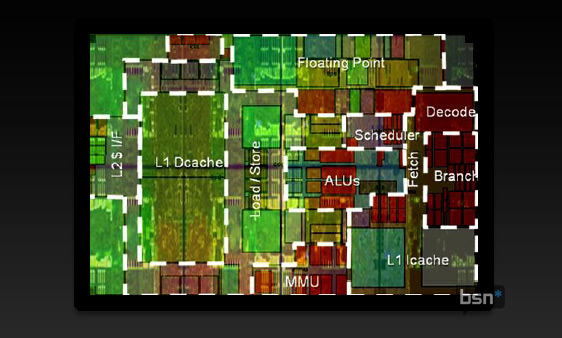

diagram čipu Denver prezentovaný Jen Hsun Huangem na Nvidia Financial Analyst Day 2011

Aby těch nejasností nebylo málo, přišel CEO Nvidie Jen Hsun Huang již v září na Financial Analyst Day 2011 s výše uvedeným snímkem jádra Denver. Na tom by nebylo nic zvláštního, kdyby si uživatelé nepovšimli, že na něm cosi nesedí. Tmavé linie (přirozené hranice funkčních bloků) totiž procházejí skrz funkční bloky a stejně tak i bílé značení neodpovídá reálným hranicím částí čipu na podkladovém obrázku. Neodpovídají ani popisky, protože například cache mívají jinou strukturu než části, které jsou jako cache označené.

Než si vysvětlíme, čím to je, podíváme se nejprve na snímek jádra GPU Fermi:

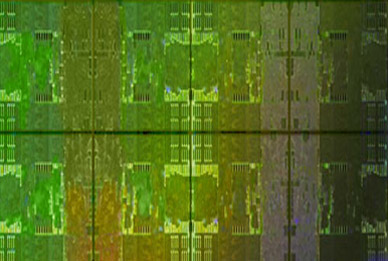

Konkrétně se zaměříme na červeně orámovanou část. Pokud máte čip Fermi (GF100) doma, můžete postupovat s námi. Najděte na něm část, kterou jsme zvýraznili červeným rámečkem a vyřízněte ji. Správný výsledek bude vypadat asi takto:

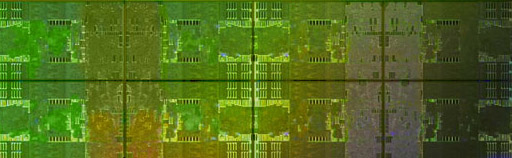

Následuje nejnáročnější krok. Výřez čipu Fermi nyní musíte roztáhnout na výšku a splácnout ze stran. Je třeba dbát zvýšené opatrnosti, protože křemík je velmi křehký. Měli byste získat následující polotovar:

Nyní už máte skoro hotovo. Už budete potřebovat jen barvičky a pravítko. Některé části čipu vymalujte červeně. Černou a bílou použijte k vymalování chlívečků tak, jak je znázorněno v následujícím videu:

Pokud se vám náš návod na domácí výrobu procesoru Denver líbil, můžete se o něj podělit s přáteli :-)
