ASRock Z170M-PIO2 pro rodící se formát PIO SFX

Vyvést PCI Express ×16 slot na opačné straně desky a pootočit jej navíc o 90 °, je inovace hodná specialisty na atypická řešení. ASRock zase dokazuje, že se neštítí jakékoli odchylky vůči běžnému standardu.

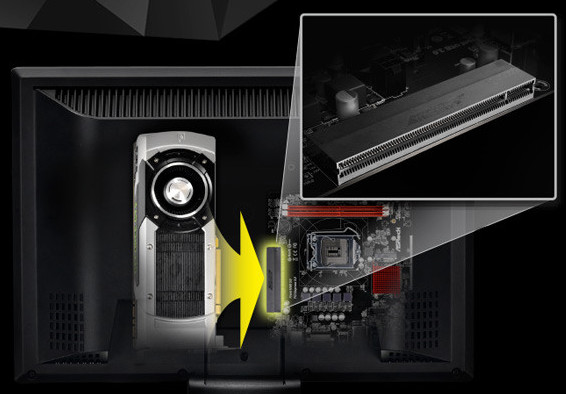

Nová základní deska ASRock Z170M-PIO2 je microATX model pro platformu Skylake, který má vyveden jeden PCI Express 3.0 ×16 slot na jiném místě a v jiném úhlu. Výkonnou grafickou kartu tak lze k desce připojit tak, že ve speciálních nízkých skříních je možné ji vůbec provozovat. ASRock tímto řešením odstraňuje nutnost použití „PCIe riser kabelu“, přičemž deska je kompatibilní s mnoha PIO skříněmi formátu SFX.

Form factor označovaný PIO je relativní novinkou v moderních PC, který počítá s uchycením takového PC pomoci VESA držáku na monitoru. Je to řešení minoritní, pro poměrně úzkou skupinu zákazníků, kterým nevadí hluk PC vydávaný za monitorem (zatímco taková dobře utlumená skříň na koberci pod stolem - přiznejme si - je léty prověřené tiché řešení).

ASRock zde vsadil na vyšší čipset, s Intel Z170 nebude problém ani s přetaktováním procesorů a přidáním právě oné výkonné grafické karty. Připojení do systému přitom nemusí nijak složitě obcházet CPU socket jako v dobách severních můstků, dnes je potřebné množství PCI Express 3.0 linek vyvedeno přímo z CPU do socketu. Deska kromě toho využívá napájení 24+4 piny a nese jeden miniPCIe slot (třeba pro Wi-Fi / BT kartičku) a jeden M.2 slot s podporou PCI Express 3.0 a rychlosti až 32 Gbit/s. Vše doplňuje čtveřice SATA konektorů, 3× USB 3.0, GLAN, HD audio a další běžná výbava. Žádné jiné rozšiřující sloty ale nečekejte, stejně tak si musíte vystačit se dvěma paměťovými moduly.
