Skutečný snímek jádra Polaris 10 pořízený podomácku

Bývalo zvykem, že pokud výrobce jádra neposkytl snímek jádra, měli zvědavci smůlu. Později se začaly objevovat firmy, které podobné služby prováděly samy, ovšem komerčně. Jde to ale i jinak…

AMD v prezentaci k architektuře Polaris nabídla obrázek jádra Polaris 10; netajila se ovšem tím, že nejde o skutečnou fotografii, ale jen schéma, byť částečně vycházející z reálných podkladů. Ke zveřejnění nedošlo ani tak proto, že by výrobce chtěl uspokojit touhy několika zvědavců, jako spíš k zastavením fám, podle kterých mělo mít GPU Polaris 10 fyzicky 2560 stream-procesorů (40 CU), což nebyla pravda.

Schematické znázornění jádra Polaris 10 od AMD

Některým zastáncům této teorie to však nestačilo a tlustou čáru za divokými spekulacemi učinila až fotografie od nešikovného uživatele, který si při montáži chladiče nepřečetl návod a mezi jádro a pasivní část namísto teplovodivé pasty aplikoval lepidlo. Při sejmutí chladiče šel pasiv dolů i s částí jádra, čímž se odhalila vnitřní struktura vykazující 36 CU (odpovídá 2304 stream-procesorům).

Letmý pohled na strukturu jádra v důsledku špatného postupu při montáži chladiče

Snímek polámaného jádra ale není to pravé ořechové a zvědavce plně neuspokojil. To dokázal až fotograf Fritzchens Fritz, mezi jehož záliby právě mikrosnímky počítačových čipů patří. Podomácku vyloupl jádro Polaris 10 z pouzdra (které původně patřilo Radeonu RX 470), plochu křemíkové destičky nejdříve zbrousil, aby odstranil povrchové vrstvy a po velmi opatrných úpravách a leštění se dopracoval k následujícímu výsledku:

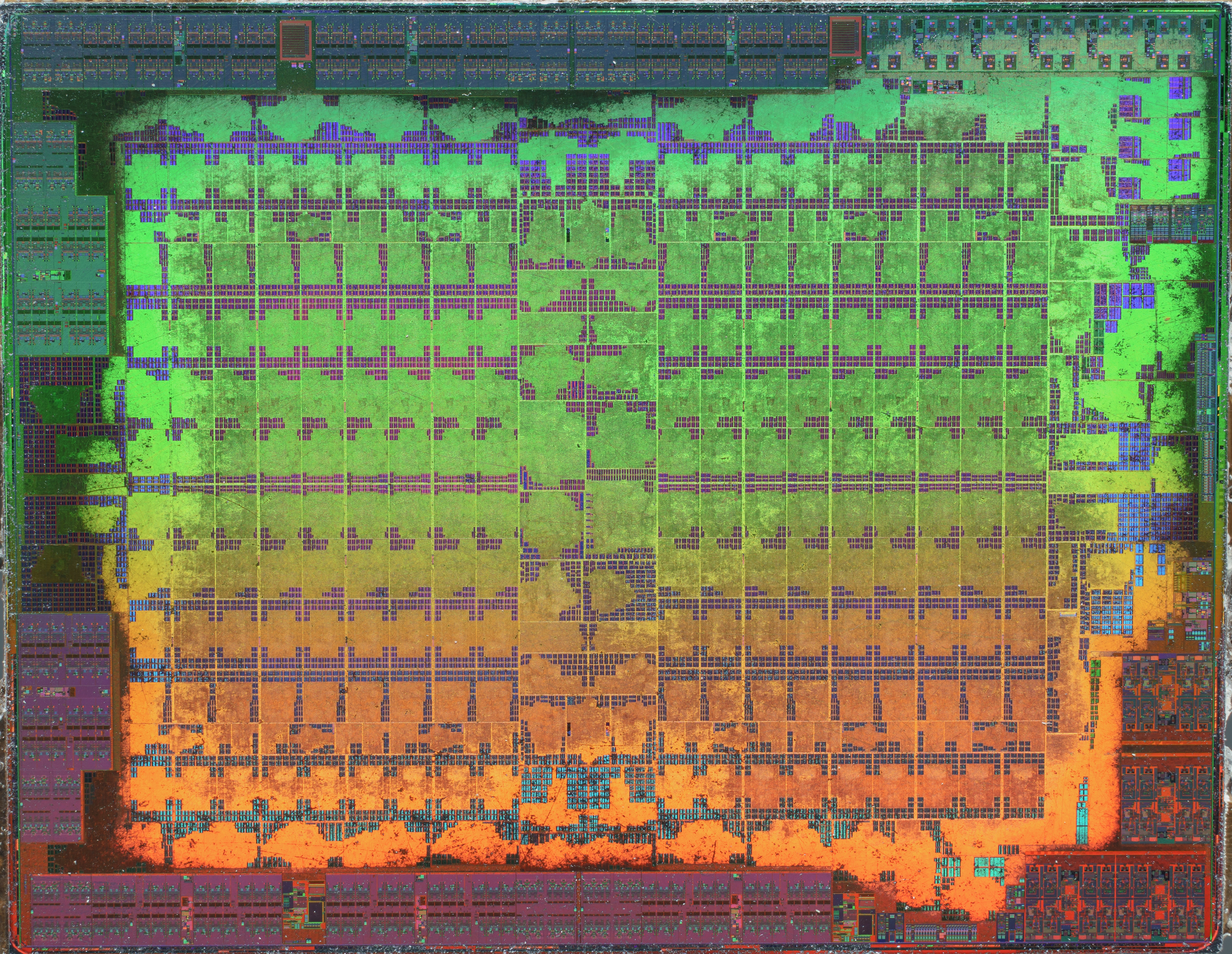

Snímek, který připravil Fritzchens Fritz

Krom (opětovného) potvrzení faktu, že Radeon RX 480 nese plně aktivní jádro (více než 36 CU v jádře není) se například dozvídáme, že každý blok paměťového rozhraní se oproti předešlé generaci (Tonga) zvětšil o čtvrtinu, což bylo daní za stabilní podporu rychlejších pamětí (256bit rozhraní Polaris 10 zaujímá plochu cca 30 mm² zatímco 256bit část rozhraní Tongy měřila zhruba 24 mm²).

GPUtechnologiedatová propustnost pro 30mm² rozhraní
Polaris 10GDDR5 (8GHz)256 GB/s(256bit šířka)
FijiHBM (1GHz)384 GB/s(3072 šířka)
?HBM (1,6GHz)614 GB/s(3072 šířka)
?HBM (2GHz)768 GB/s(3072 šířka)

Pro ilustraci nároků paměťových rozhraní přidávám tabulku uvádějící srovnání s HBM.
