ASRock A75M-HVS - levná základní deska pro AMD Llano
Nějaký čas máme v redakci základní desku pro procesory AMD Llano, jejíž jednoduchost a strohost je až mile překvapující, stejně jako poměrně pěkná cena nepřesahující 14 stovek…
Kapitoly článků
ASRock A75M-HVS - SATA porty, COM a LPT header, Nuvoton NCT6776F
Legacy PS/2 porty lze doplnit také LPT1 a COM portem, máte-li patřičné příslušenství (porty s konektory na záslepkách nejsou součástí balení). Všech šest 6Gbitových SATA portů z čipsetu AMD A75 je vyvedených zde, deska nemá žádné eSATA. Deska ovšem nemá ani žádné další řadiče čehokoli, jako je USB 3.0, SATA či FireWire.
ASRock A75M-HVS - IO headery, PCI a PCI Express sloty
Dovnitř, nebo spíše na předek PC skříně (či kamkoli jinam) lze vyvést šest USB 2.0 portů a již zmíněné COM a LPT porty. Dále je zde přítomen header CIR pro Consumer InfraRed (přijímač dálkového IR ovládání) a samozřejmě nechybí piny pro audio. Všimněte si mimo jiné na PCI Express ×16 slotu zajišťovacího posuvníku pro vloženou kartu.

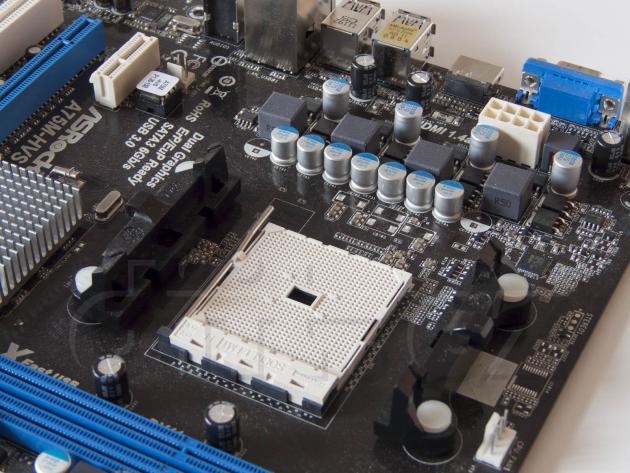

ASRock A75M-HVS - socket FM2 a napájení procesoru
Napájecí obvody procesoru disponují čtyřmi fázemi, zajímavý je v tomto relativně málo kalorickém kontextu 8pinový napájecí konektor. O napájení pamětí se starají dvě fáze.
ASRock A75M-HVS - RTL8111E, VIA VT1705
Jediné dva čipy, o nichž má smysl hovořit, jsou síťovka v podání klasiky Realtek RTL8111E (vede také přímo do procesoru), a zvukovka, která tentokráte klasikou není. Deska je osazena 6kanálovým HD audio kodekem VIA VT1705 z rodiny Vinyl. Podle výrobce (VIA) dává odstup signálu od šumu 100 dB pro DA převod a 93 dB pro AD. Ze zkušenosti můžeme říci, že k jejímu bezproblémovému chodu je i pod Windows 7 bezpodmínečně nutné nainstalovat ovladače od výrobce, protože s výchozím ovladačem z Windows pro HD audio se vám může stát, že něco nebude fungovat. Pokud počítáte se zvukem výhradně skrze HDMI, pak samozřejmě můžete tento čip a instalaci jeho ovladačů směle ignorovat.
Znovu bychom rádi zmínili, že všechna připojená i připojitelná PCI Express zařízení zde vedou přímo do PCI Express řadiče procesoru. Čipset AMD A75 na této desce není zdržován žádným PCI Express zařízením, takže dvě co do propustnosti nejhladovější části čipsetu, USB 3.0 a 6Gbit/s SATA řadič, mají volné pole působnosti. Výjimkou je samozřejmě PCI slot, který ani jinam než do čipsetu A75 vést nemůže. Takto vypadá výpis zařízení se všemi obsazenými sloty (PCIe ×16 slot využívá svou plnou šířku):
