Pioneer DVD-106S (16× DVD, 40× CD, IDE)

Šestou DVD-ROM mechanikou, kterou jsme otestovali, je Pioneer DVD-106S. Tato mechanika je zvláštní tím, že nemá plotnu, ale pro vkládání CD slouží štěrbina. Takovou věc najdete jen u Pioneerů a u changerů Nakamichi. Proto jsme se mechanice důkladně podívali i na vnitřnosti. Mezi dalšími zajímavými parametry nás potěšila schopnost číst DVD+RW.

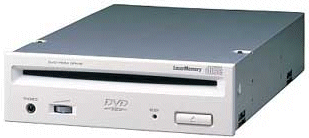

Pioneer DVD-106S

Kapitoly článků

1.  Přehled a specifikace
4.  CloneCD
5.  Hodnocení

Přehled

Co si přinesete?

Pioneer DVD-106S

  • DVD-ROM mechaniku Pioneer DVD-106S
  • Manuál ve španělštině, angličtině a němčině

Trochu strohá nabídka, ale vzhledem k tomu, že software k přehrávání DVD titulů je dodáván ke grafickým kartám, to jako tragédii nevidím. Další možností, jak k nějakému tomu softu přijít, je samozřejmě také internet. Podrobné informace včetně nových firmwarů najdete na WEBu Pioneer Electronics. V současné době je tam již verze 1.22, ale z časových důvodů jsme již tuto verzi nemohli s mechanikou otestovat.

Přední panel

Pioneer DVD-106S front

  • Tlačítko pro vysunutí CD média
  • LED dioda indikující čtení
  • Potenciometr hlasitosti
  • Jack 3,5mm pro sluchátka

Strohý design. Chybí otvor pro nouzové vysunutí plotny. Totiž ,kde nic není, ani smrt nebere. Tato DVD mechanika je štěrbinové konstrukce, tedy bez "šuplíku", není proto co nouzově otevírat. Do již obsazené mechaniky nevložíte další médium ani omylem, štěrbina je totiž pevně semknuta.

Zadní panel

Pioneer DVD-106S back

  • Konektor pro napájení
  • IDE konektor
  • Jumpery - MASTER, SLAVE, CSEL
  • Audio konektor (4-pin)
  • Digitální audio konektor (2-pin)

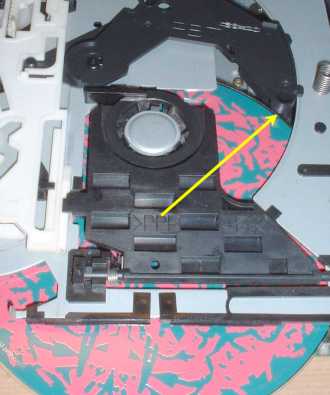

Asi vás bude zajímat, jak štěrbinový mechanizmus funguje. Podívali jsme se samozřejmě mechanice i na vnitřnosti, a jak vidíte z obrázku, po vložení média do mechaniky se aktivuje mechanický kontakt, který spustí samotné zasunutí (viz šipka). Proto také není možné používat malá 8cm média. Ale i pro ně Pioneer nabízí speciální redukci, jenž má velikost klasického 12cm média, do které toto malé vložíte. Ale u našich prodejců jsme tuto redukci zatím neviděli, nemůžeme vám proto ani říci kolik stojí.

Pioneer DVD-106S vnitřek

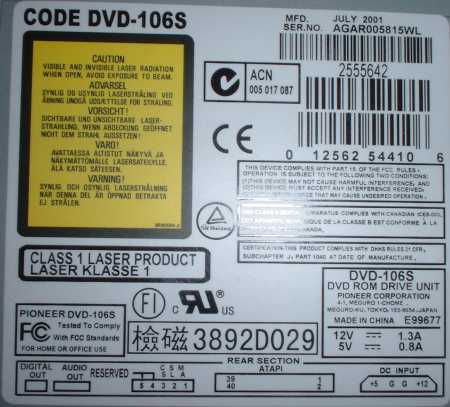

Pioneer DVD-106S vrchní označení

Specifikace

  • Formáty
    • DVD: DVD-ROM, DVD Video (Single i Dual Layer), DVD-R , DVD-RW ( DVD-RAM nepodporuje).
      CD: CD-DA, CD-R, CD-RW, CD-ROM (MODE 1 i 2), CD-ROM XA, Video CD, Photo CD (single and multi-session), CD-EXTRA (CD PLUS),HYBRID CD, CD-TEXT
  • Rychlost:
    • DVD-ROM ATAPI: 6,6× - 16× (8,91 MB/s - 21,6 MB/s)
    • CD-ROM ATAPI:17,2× - 40× (2,58 MB/s - 6,0 MB/s
  • Přístupová doba (Access + Seek):
    • Průměrná přístupová doba: DVD: 95 ms , CD: 80 ms
    • Rozhraní: Atapi (ATA/ATAPI-5, Ultra DMA 66)
    • Chipset: Panasonic MN 103S26E 124U2ME4, Hitachi H8/3062 HD 0M4 BBL 64F3062F25, AN8703FH 122A500U
    • Buffer: 256 kB
    • Rozměr:148 × 42,3 × 207,5 mm
    • Hmotnost: 1,0 kg
    • Montáž: horizontální nebo vertikální
    • Vlhkost vzduchu:5- 85%
    • Pracovní teplota: 5-45 °C
    • Napájení: +5V +12V
    • Odběr:- 0,8A/1,3A (5V/12V)
    • Odběr špičkový: -1,2A/1,8A (5V/12V)
    • Životnost: 100000 POH

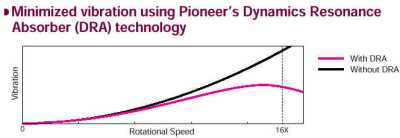

    U zařízení je použita antivibrační technologie DRA.

    Pioneer DVD-106S technologie DRA

    CDRDIAG

    Device name PIONEER DVD-ROM DVD-106
    Revision 1.14
    Date of revision 2001/03
    Read CDDA command 0xbe
    RAW read command 0xbe
    Track information command 0x0
    Using 10-byte commands True
    Loading mechanism Tray
    Bar code reading supported True
    UPC code is read True
    ISRC code is read True
    Maximum reading speed 7040Kbps, 40x
    Device buffer size (K) 256
    Multisession capable True
    Mode 2 Form 1 supported True
    Mode 2 Form 2 supported True
    Digital output on port 1 False
    Digital output on port 2 False
    Audio play supported True
    Reading CDDA supported True
    Accurate CDDA positioning True
    Inactivity spin-down Infinite
    Device capabilities read CD-R, CD-RW

    CDRDIAG zjistil, že digitální výstup nemá, to je ale omyl, digitální výstup samozřejmě Pioneer vlastní!
