Igor Wallossek, který má přístup k dokumentaci PCB pro Radeon RX 7900 XT, na základě dostupných materiálů sestavil schématickou podobu této karty. Očekává, že by obsah obrázku měl být velmi blízký referenčnímu návrhu, i když pracoval s daty od výrobců, jejichž verze se v některých aspektech liší (právě vzájemné odlišnosti se snažil eliminovat).

Pokud začneme zleva, od výstupů, máme očekávat trojici DisplayPort + jeden HDMI. USB konektor zmizel. Ve dvou řadách je rozmístěno celkem 21 regulátorů napětí, z nichž 16 je určeno pro grafické jádro.

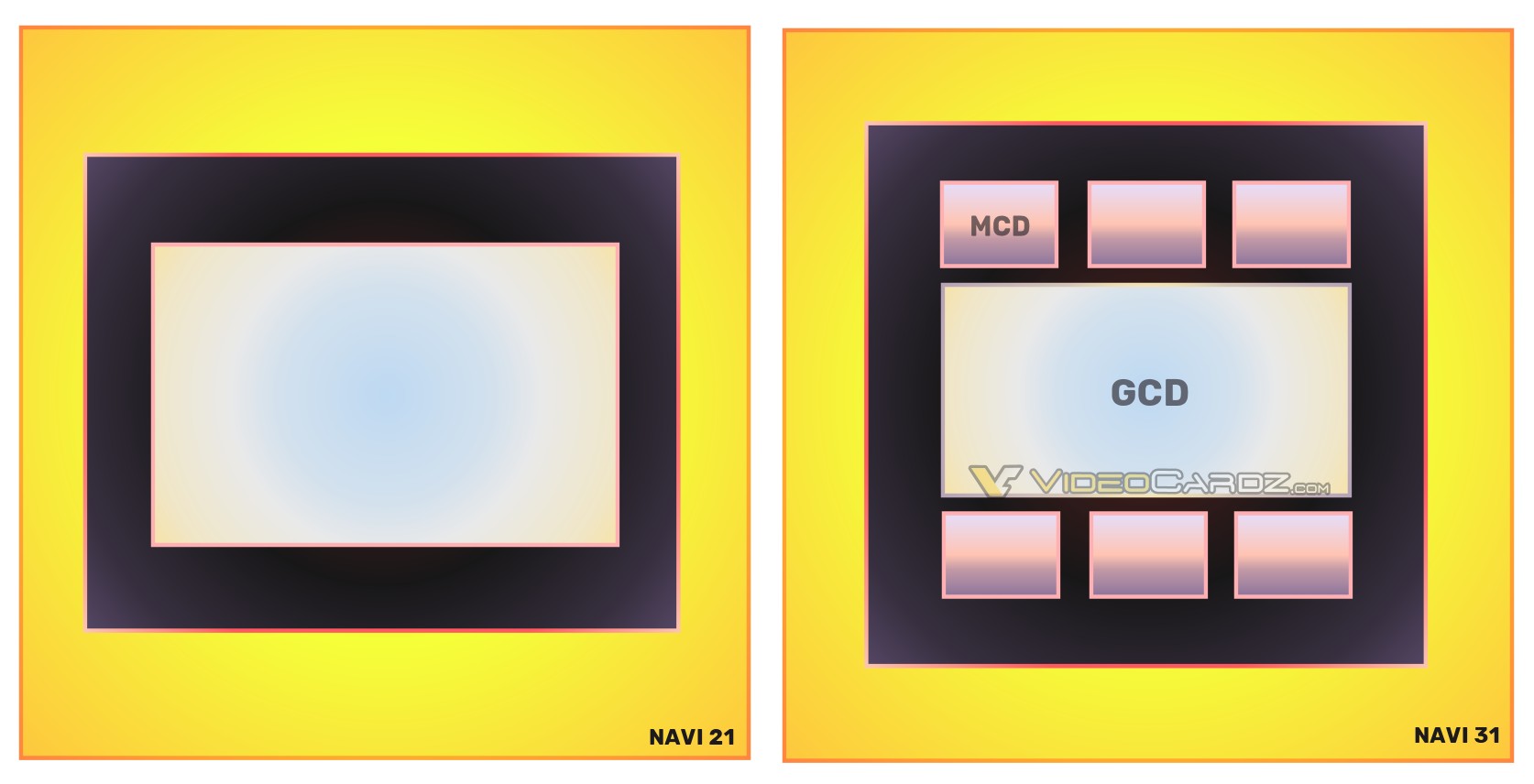

Grafické jádro je podle Wallosska skutečně tvořeno jedním GCD čipletem a šesti MCD čiplety. Předpokládám, že rozmístění není jen ilustrační, ale potvrzuje uspořádání MCD ve dvou řadách po delších stranách GCD. Internetem kolují i obrázky, kde jsou MCD rozmístěny ve třech dvojicích uspořádaných po třech stranách GCD, ale taková konfigurace podle mě nedává smysl s ohledem a potřebu většího (dražšího) pouzdra. GPU pak lemuje dvanáct paměťových čipů signalizujících 24GB kapacitu paměti

Vpravo nahoře je patrná trojice osmipinových konektorů. Prozatím tedy přinejmenším partneři pracují s klasickým řešením, 12pin konektor se na žádném dosavadním návrhu, který má Wallossek k dispozici, neobjevil. Touto trojicí může být (držíme-li se striktně specifikací) dodáno až 450 wattů. Připomeňme, že poslední zprávy na téma napájení hovořily o 405 wattech jakožto TDP top-modelu s prostorem až pro 450 wattů pro OC modely. Tomu by formálně tři osmipinové konektory stačily a nevyužila by se ani 75W rezerva PCIe slotu.

Vydání Radeonu RX 7900 XT, respektive modelů postavených na velkém GPU Navi 31, se očekává v listopadu. Monolitická 6nm Navi 33 bude následovat v lednu a někdy poté dojde na prostřední (čipletovou) Navi 32.
