Silverstone SFX Series 450 W: malý velký silák

Malý zdroj v balení SFX, výkon 450 W, certifikace 80 PLUS Gold (při 115 V) a k tomu ještě plně modulární kabeláž, to vše nabízí Silverstone SFX Series 450 W. Nově s tišším chodem ventilátoru, chybět nemůže ani kvalitní osazení. Zajímavé? Čtěte dál…
Zvenku 28

Kapitoly článků

Vnější provedení, chlazení

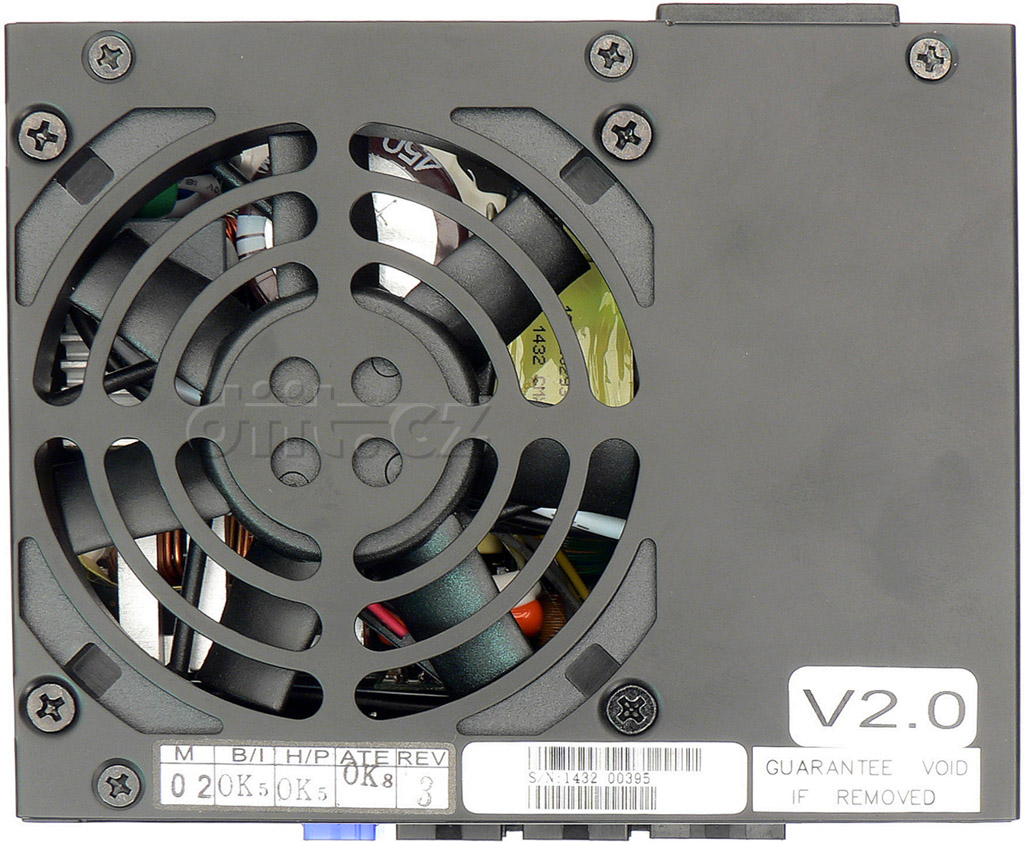

Kryt zdroje tvoří klasický elektrogalvanizovaný za studena válcovaný plech o tloušťce 0,8 mm (v místech s pouze jednostranným dvouvrstvým lakováním). Lakování je hladké, tipuji na stříkané na rozdíl od běžného práškového. Plech je poměrně houževnatý, žádný papír. Pečetní štítek GUARANTEE VOID IF REMOVED je očividně v nějakém cizozemském jazyce, ale dá se poměrně jednoduše vcelku strhnout.

Shora 57

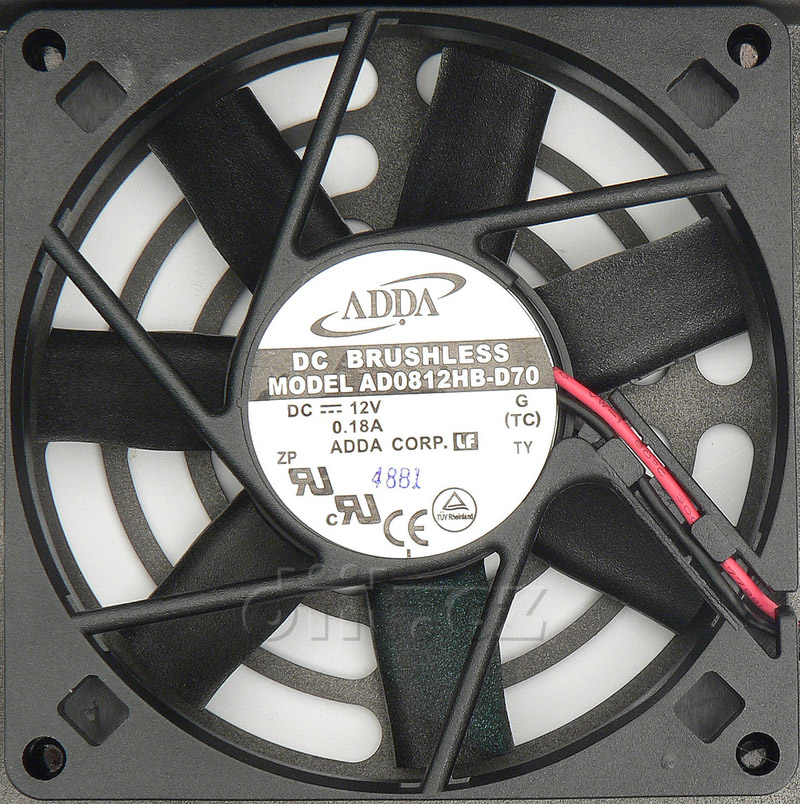

K chlazení slouží malý tenký 80mm ventilátor ADDA AD0812HB-D70 s kuličkovým ložiskem. To zaručuje delší životnost, ale trochu vyšší hluk, v tomto případě 33,4 dBA při 3200 otáčkách a průtoku vzduchu o hodnotě 29,9 kubických stop za minutu.

Ventilator 27

Toliko k papírovým parametrům. S ohledem na to, že otvor pro nasávání vzduchu tvoří výsek v plechu to bude o něco horší. Enhance Electronics ve druhé revizi ventilátor vyladili, díky čemuž má nyní při menší zátěži o něco nižší otáčky, ale kdyby místo výseků dali drátěnou mřížku, bylo by to ještě lepší. Zadní stěnu pro výstup vzduchu zvoří klasická šestiúhelníková mřížka.

Vstupní filtrace

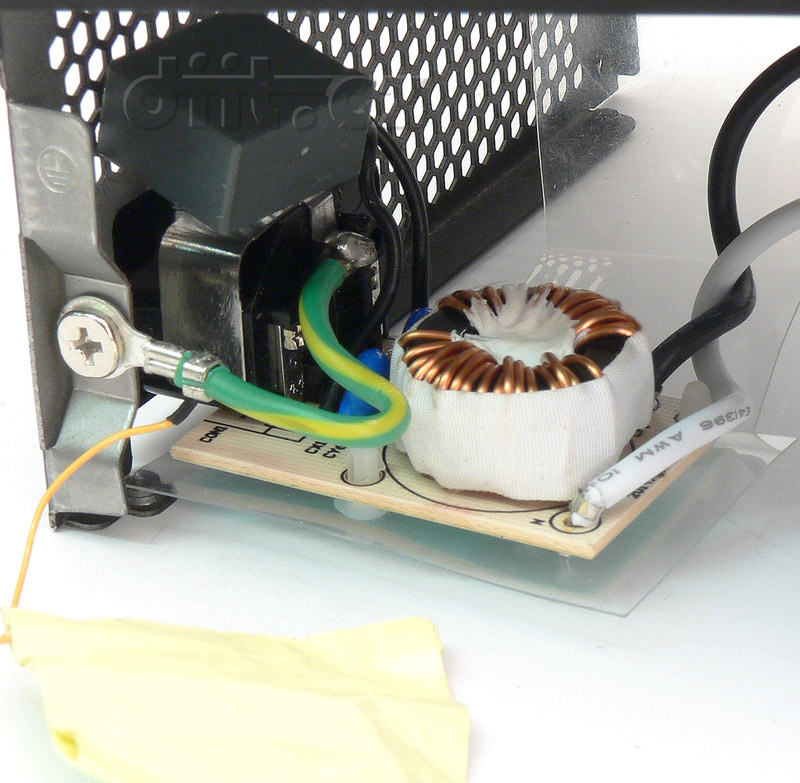

Kvůli malým rozměrům je tu vše poměrně dost nahňácané, byl tedy problém to vůbec bez porušení rozdělat, ale povedlo se. Filtrace zde začíná již na vstupní vidlici, na kterou je připájena deska obsahující pojistku, tlumivku se společným jádrem a dva keramické Y kondenzátory. Na zemnící vodič je rovněž uchycen malý drátek s měděnou fólií k odstínění zbytku zdroje od těchto prvků.

Filtrace 0 19

Do hlavní desky vedou vodiče přes feritové jádro, zde je to pak už komornější. Další dva Y kondenzátory, jeden fóliový X vznášející se nad další tlumivkou se společným jádrem a nakonec varistor, bez bužírky a nacpaný přímo mezi tlumivku a vstupní usměrňovač. Termistor je na druhé straně, za chladičem v rámci obvodu korekce účiníku a opět bez bužírky.

Filtrace 1 15

X kondenzátory (mezi fází a nulovacím vodičem) a Y (mezi fází a zemí/nulovacím vodičem a zemí, dále také mezi primární a sekundární stranou) slouží pro filtraci vysokofrekvenčního zvlnění ze sítě (obvykle ze zařízení, které filtraci v rámci úspor nemají, ale i z jiných zařízení, u kterých je filtrace jaksi těžko proveditelná) a zabraňuje naopak jejímu vyzařovaní do sítě tímto zdrojem. Totéž v podstatě obstarávají cívky. Současně tyto součástky (částečně) mohou pomoci k zachycení menších napěťových špiček v síti. Dnes se často osazují Y kondenzátory také mezi uzemněnou kostru a zem zdroje (tj. zem za usměrňovačem) pro snížení rušení zdroje sebou samým (a jeho přenos na sekundární stranu), jelikož rušení na opravdu vysokých frekvencích leze všude, kde alespoň trochu může (klidně po povrchu izolace, kostře apod., proto se často i síťové vodiče ještě provlékají feritovým jádrem).
