Nyní se ještě podívejme, co vlastně dala MSI této kartě do vínku.

MSI má v nereferenčních kartách již celkem tradici, ať již jde o Radeony, nebo GeForce. Tento Lightning je jejím evolučním pokračováním (na 100 % přijde i podobná GeForce GTX 680).

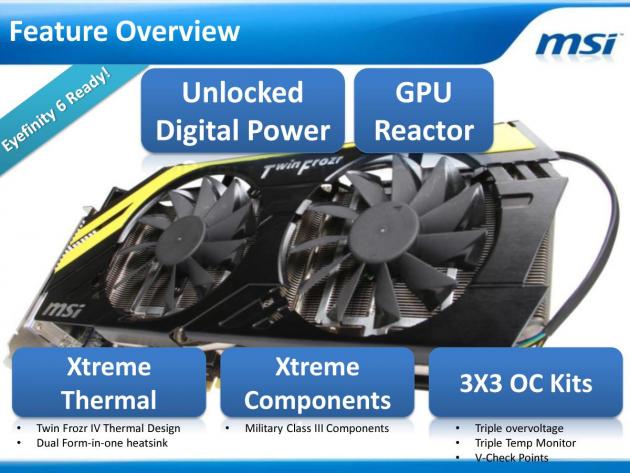

V krátkosti: karta má odemčené schopnosti co do smyslu povypínaných BIOSových ochran. Nebude tedy klást meze v taktování a zvyšování napětí, samozřejmě je ale na majiteli, nakolik blízko se jí bude snažit přivést k okraji propasti, z níž již není návratu. Možnostem ždímání maxima z GPU/GDDR5 odpovídá i chladič, moc lepšího asi ve dvou slotech vymyslet nejde, ale na to jak si tento soubor žeber a trubiček vede, si samozřejmě odpovíme.

Dále tu máme oblíbený marketingový pojem o vojenských komponentách, což v případě MSI vyjadřuje kvalitní cívky, kondenzátory, MOSFETy atd. Karta má navíc vyveden monitoring napětí a v balení nechybí potřebné kablíky pro připojení multimetru(ů). GPU reactor je pak přídavný modulek, který ke GPU přidává další filtrační kondenzátory, podíváme se na něj podrobněji za chvíli.

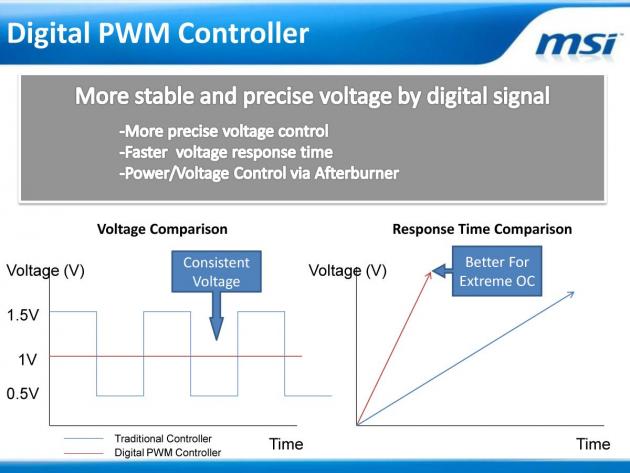

MSI hovoří o potenciálu jít v taktech snad až nechutně vysoko (2,5 GHz u GPU a efektivně 10 GHz u pamětí, tomu asi věří jen málokdo), na druhou stranu nemáme problém s informací o výrazně vyšším proudovém limitu u PowerTune. Řízění napětí je výrazně lepší a svižněji reaguje v čase. Spínání napájecích fází probíhá plně v režii hardwaru, přesněji čipu od ChiL.

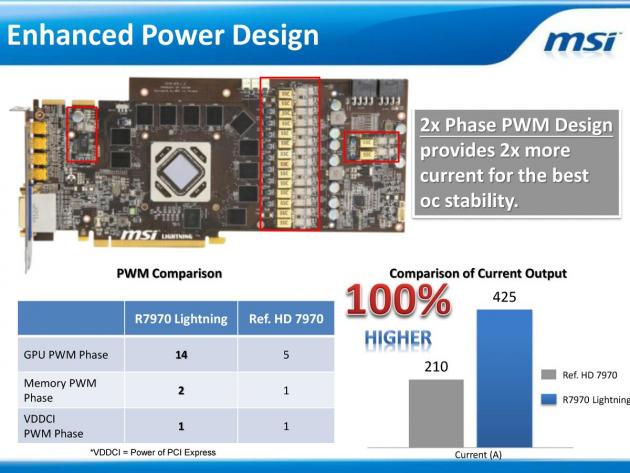

Napájecích fází (nebo chcete-li větví) je téměř trojnásobek pro GPU a rovný dvojnásobek pro paměti, navíc paměti nejsou živeny (i) z PCI Express slotu, ale z 8pin PCIe kabelu - tedy karta si sama obstarává veškeré věci kolem napětí pro GDDR5 čipy, což dle MSI znamená hlavně menší zvlnění napětí.

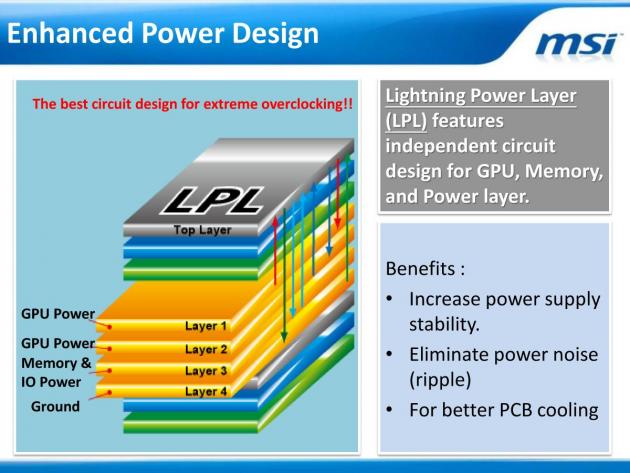

Samotný tišťák má v sobě poctivou várku mědi, což zlepšuje rozvod tepla po kartě, která tak má menší riziko lokálního přehřívání některých komponent. Konkrétní navrstvení pak dle MSI opět přispívá k nižším zvlněním napětí.

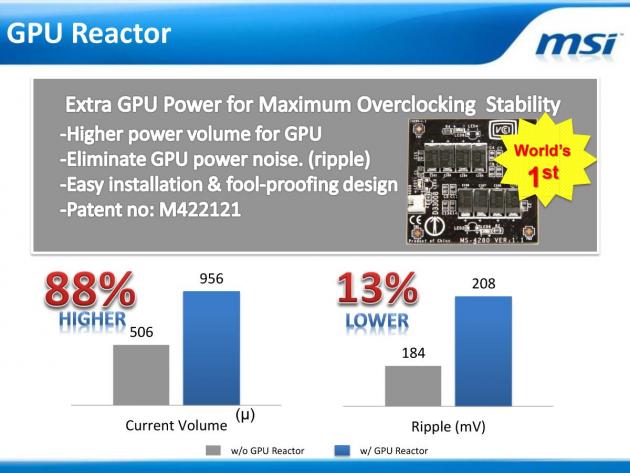

GPU reactor je malý přídavný tišťáček, který je nasazen na pinech z druhé strany PCB hned u GPU. Jeho účelem je přidat k napájení GPU další kondenzátorou filtraci, která by se prostě fyzicky na hlavní PCB nevešla (kvůli rozměrům kondenzátorů a dalších pasivních prvků na tomto modulku). My nijak nezpochybňujeme kladný vliv vyšších kapacit či většího "zakondenzátorování" napájecí části, jen by to nesmělo být realizováno pomocí spojovacích konektorů, které samy naopak systém zanášejí nežádoucími jevy, ať již jde o drobné přechodové odpory, či cokoli jiného plynoucího z vlastní povahy dvou oddělených PCB a takto vysokofrekvenčního systému, jakým GPU je.

Jinak pokud jste v recenzích na jiných serverech zaregistrovali fotografii modulku GPU reactoru nesoucícho jako dominantu osm kondenzátorů o hodnotě 470 µF, pak vězte, že příslušný recenzent jen použil fotografii z press kitu MSI. Naše karta nesla na modulku "jen" šest 330µF kondenzátorů. Asi v MSI v průběhu příprav této karty zjistili, že rozdíl mezi 8×470 a 6×330 je prakticky zanedbatlený, tak samozřejmě provedli logický krok vedoucí ke zlevnění výroby karty, ale v materiálech to ponechali. Není to důležité, ale chceme, abyste věděli, že ne všude v recenzích najdete nafocen skutečný stav modulu GPU reactor.

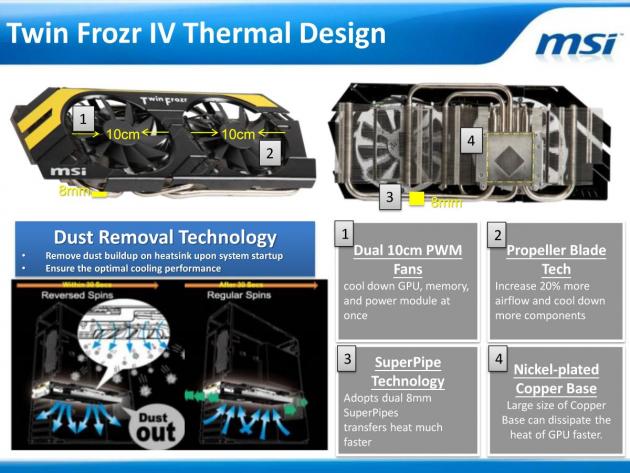

Ventilátory jsou dva, jsou deseticentimetrové a spolu s profilem žeber tvoří dobrý pár pro optimální průtok vzduchu chladičem při nízké hlučnosti. Karta si navíc sama umí odstraňovat prach z žeber pomocí obráceného chodu po dobu 30 vteřin po zapnutí.

Ten nechlazený paměťový čip nám prostě nedá spát.

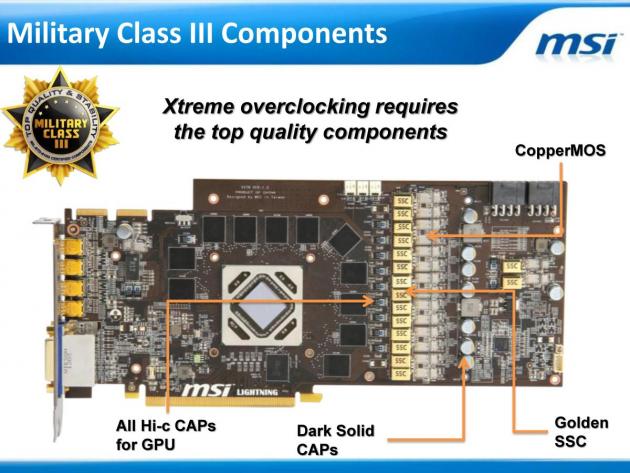

Přehled kvalitnějších napájecích komponent.

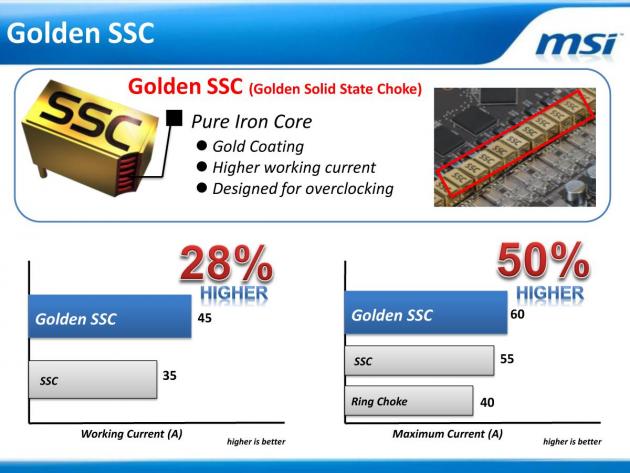

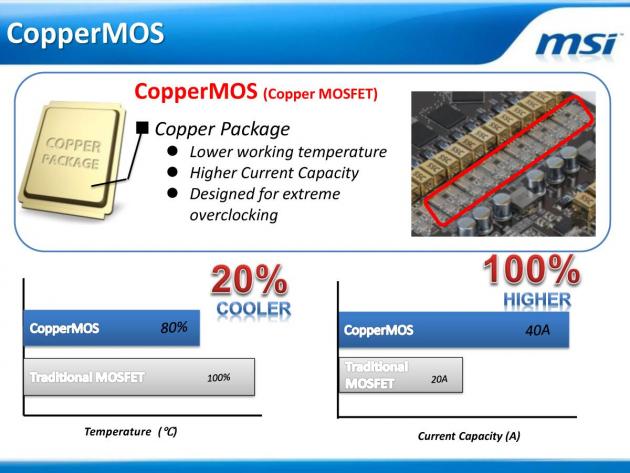

Napájecí tranzistory, tantalové kondenzátory a cívky s železným jádrem doprovází další kondenzátory s hliníkovým jádrem. Celkově k tomu nemáme co dodat, ono ani do budoucna není jiné východisko, doby hi-endových grafických karet s běžnými dielektrickými kondenzátory jsou prostě ty tam.

R7970 Lightning nabízí jak možnost jednoduše měnit hodnoty napětí (karta tedy nepotřebuje hardwarovou modifikaci pro zvyšování napětí), tak současně monitoring skrze měřící vývody pro GPU, paměti a napájení. S dodávanou utilitou současně můžete sledovat i teploty GPU, pamětí a napájecích MOSFETů.

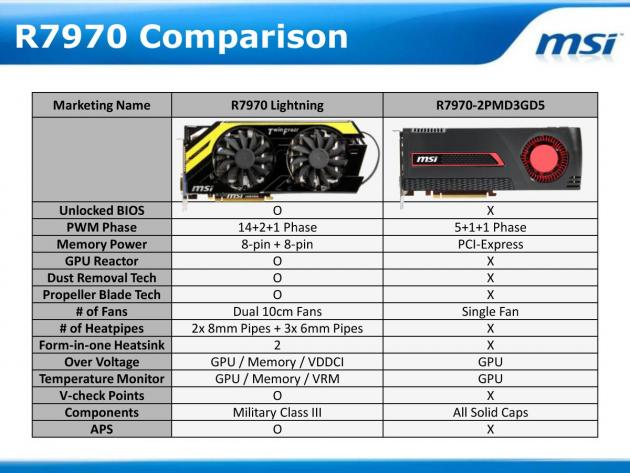

Ještě malé srovnání s referenčním modelem.

A konfigurace výstupů. Oba DVI jsou jen single-link, tedy maximálně do 1920×1200. Jinak vše potřebné je k dispozici skrze redukce (tedy plný DP, nebo HDMI a VGA výstupy).
