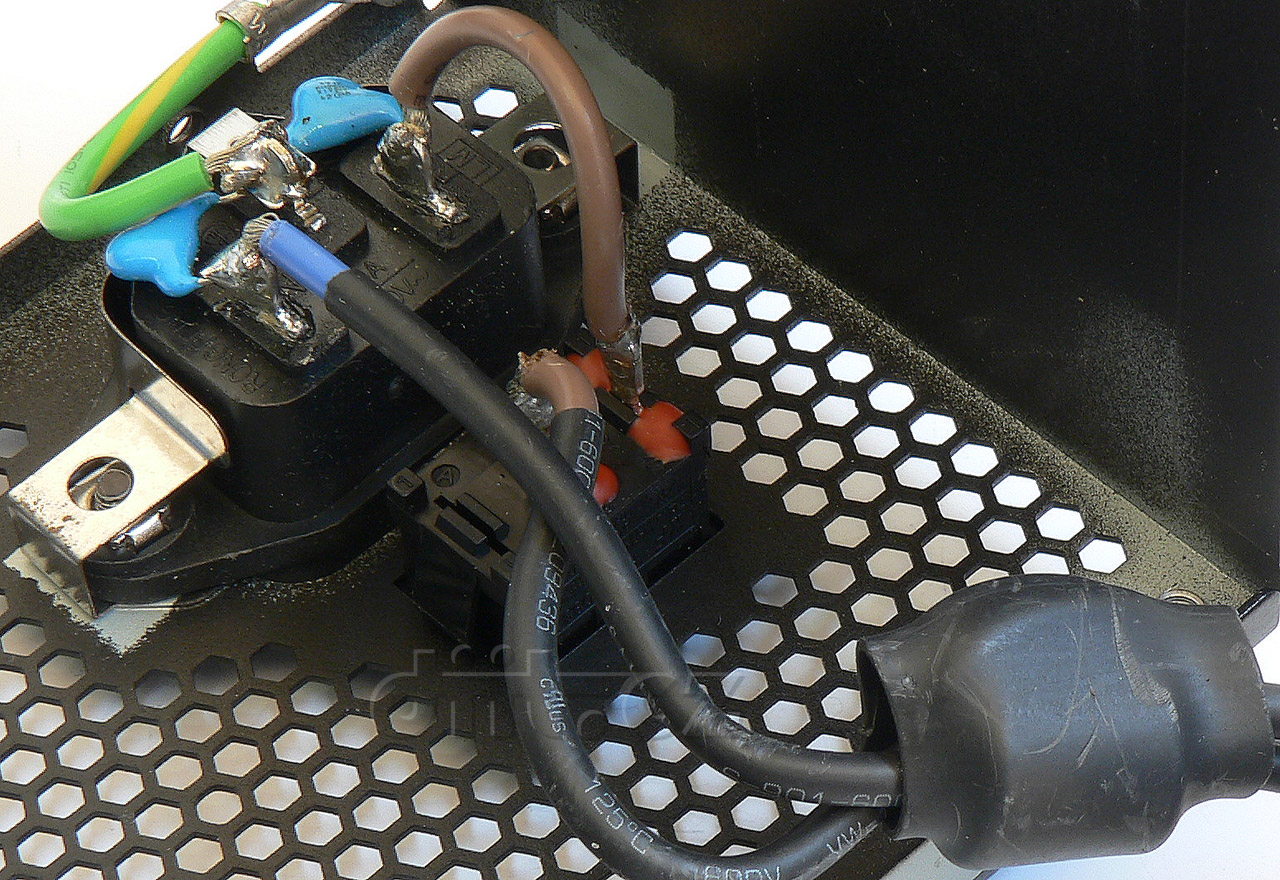

Vstupní filtrace začíná tradičně již na vstupní vidlici, částečně odstíněné a do krytu zdroje přišroubované, zde dvěma keramickými Y kondenzátory. Vodiče pak ještě prochází do desky feritovým jádrem.

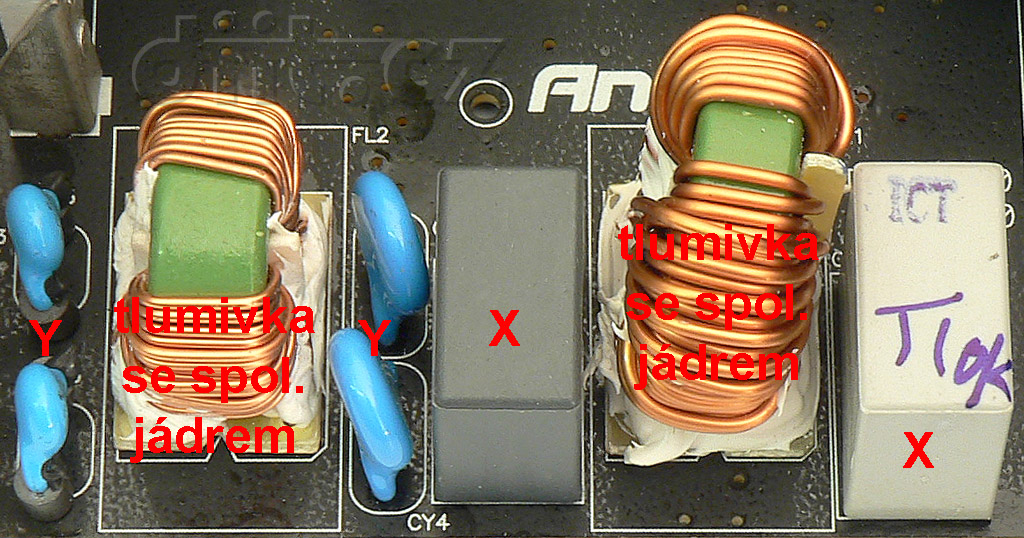

Na hlavní desce pak filtraci tvoří dva fóliové X kondenzátory, dva páry dalších keramických Y kondenzátorů a dvě tlumivky se společným jádrem. Varistor ani termistor není přítomen, místo něj je tu drátová spojka. Nic moc, místo černého lakování desky měli radši osadit důležité součástky.

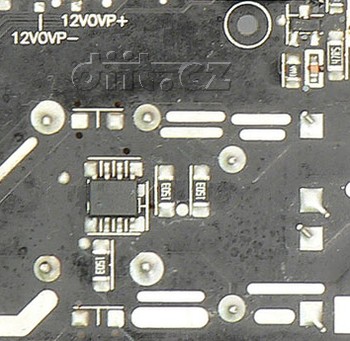

Na straně pájení je malý 8pinový čip, kerý vypadá jako Power Integrations SC1143DG. Bohužel jsem o něm nic nenašel, nicméně ze zapojení je zřejmé, že je to obvod pro bezstrátové vybíjení X kondenzátorů po odpojení ze sítě.

X kondenzátory (mezi fází a nulovacím vodičem) a Y (mezi fází a zemí/nulovacím vodičem a zemí, dále také mezi primární a sekundární stranou) slouží pro filtraci vysokofrekvenčního zvlnění ze sítě (obvykle ze zařízení, které filtraci v rámci úspor nemají, ale i z jiných zařízení, u kterých je filtrace jaksi těžko proveditelná) a zabraňuje naopak jejímu vyzařovaní do sítě tímto zdrojem. Totéž v podstatě obstarávají cívky. Současně tyto součástky (částečně) mohou pomoci k zachycení menších napěťových špiček v síti. Dnes se často osazují Y kondenzátory také mezi uzemněnou kostru a zem zdroje (tj. zem za usměrňovačem) pro snížení rušení zdroje sebou samým (a jeho přenos na sekundární stranu), jelikož rušení na opravdu vysokých frekvencích leze všude, kde alespoň trochu může (klidně po povrchu izolace, kostře apod., proto se často i síťové vodiče ještě provlékají feritovým jádrem).
