Antec VPF450 - zaměřeno na výkon

Nová inkarnace řady zdrojů VP společnosti Antec, zaměřená je ještě více než předchozí verze čistě na poskytnutí výkonu bez kompromisů a zbytečných serepetiček, se na trhu ještě moc neohřála, do recenze jsem tak obdržel 450W model VPF450.
Zvenku 29

Měření +5 V SB

Měření probíhá dle aktuální verze metodiky, která se nám přešoupla do verze 1.51. Antec VPF450 dodal plný výkon i 3,38 A v přetížení, účinnost nebyla nic moc, obvyklý průměr lehce pod 75 %.

Odběr (W) Zátěž (A)Napětí (V)/ zvlnění (mV)Příkon (W)Účinnost/účiník
005,07/1,600,5-/1

12,15

2,43

5,01/5,5216,5

73,6 %/0,40

16,84

3,38

4,99/6,8023,0

73,2 %/0,43

Zvlnění už bylo na obvyklé poměry přeci jen vyšší, 6,8 mV. Napětí bylo zpočátku na 5,07 V, to je odchylka o 1,4 %, pak kleslo blíže nominální hodnotě.

5 V Sb 0 A 29 5 V Sb 243 A 0 5 V Sb 338 A 2

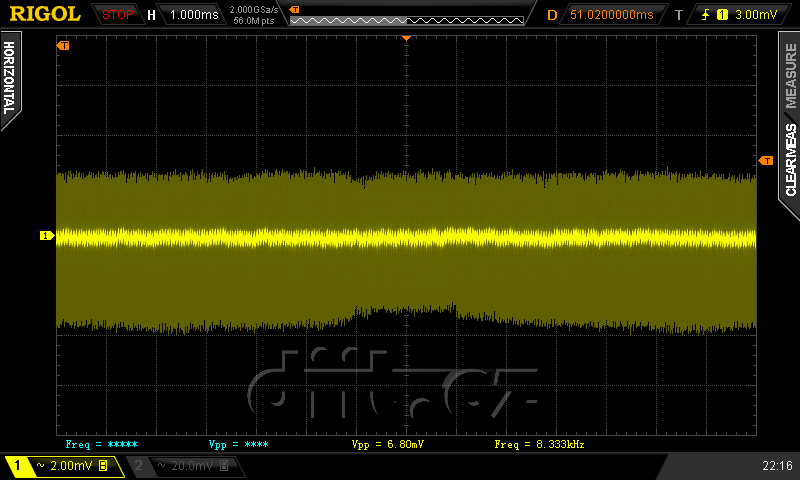

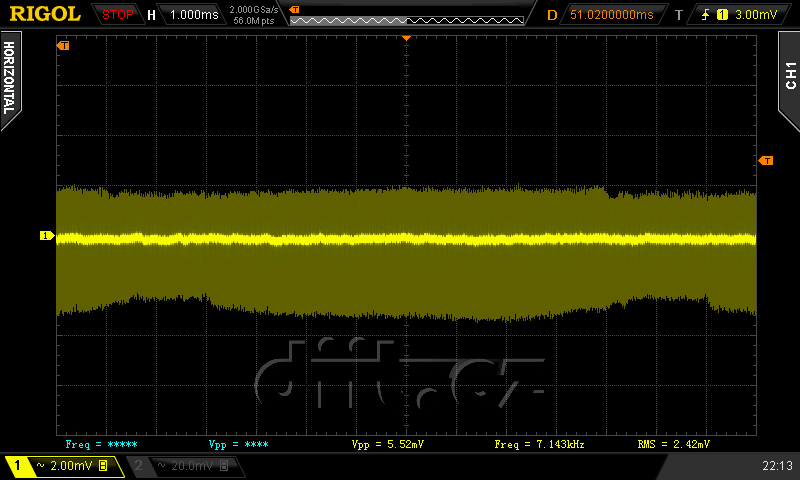

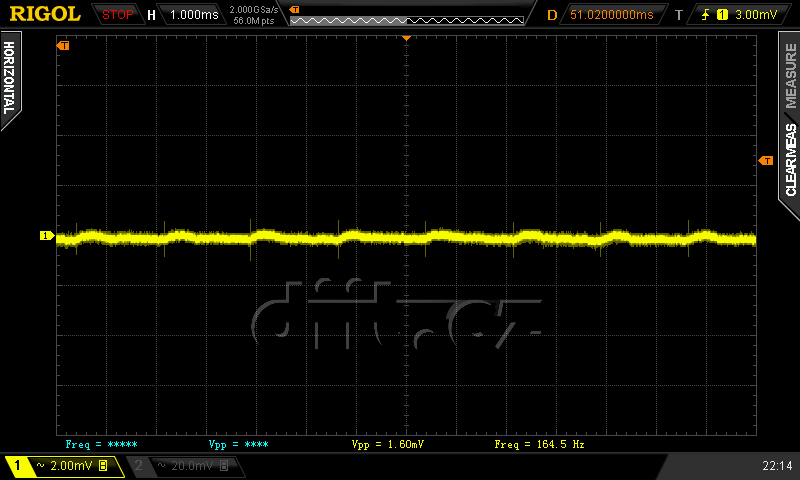

Zvlnění +5 V SB, zleva: 0 A, 2,43 A, 3,38 A

Měření kombinované zátěže

Dodat nominální výkon nebyl pro zdroj vůbec problém, všechna napětí jsou v normě, největší naměřená odchylka je 1,52 %, moc pěkné. Všechna napětí začala na vyšších hodnotách a postupně se snižovala, pod nominální spadla jen stand-by větev. Účinnost byla z počátku nic moc, ani ne 80 %, pak rychle vystoupala a maxmum bylo okolo 88,5 %, což je téměř na certifikát účinnosti 80 PLUS Silver, ale ne úplně.

Zátěž Zátěž/ napětí +5 V SBZátěž/ napětí +3,3 VZátěž/ napětí +5 VZátěž/ napětí +12 VZátěž/ napětí -12 VPříkonÚčinnost/účiníkTeplota vstup/výstup

6,4 %/ 28,77 W

0 A/ 5,06 V

0,014 A/ 3,35 V

0,313 A/ 5,07 V

1,945 A/ 12,14 V

0,301 A/ -11,56 V

38,0 W

75,7 %/ 0,76

25 °C/ 27 °C

20 %/ 87,84 W

0,497 A/ 5,04 V

1,530 A/ 3,35 V

1,532 A/ 5,06 V

5,68 A/ 12,13 V

0,304 A/ -11,70 V

103,0 W

85,3 %/ 0,95

26 °C/ 29 °C

40 %/

179,12 W

0,989 A/ 5,03 V

4,15 A/ 3,35 V

3,43 A/ 5,04 V

11,51 A/ 12,11 V

0,301 A/ -11,83 V

202,5 W

88,5 %/ 0,98

26°C/ 31 °C

60 %/ 260,10 W

1,47 A/ 4,94 V

5,57 A/ 3,34 V

4,93 A/ 5,04 V

17,03 A/ 12,09 V

0,295 A/ -11,94 V

293,5 W

88,6 %/ 0,98

26 °C/ 33 °C

80 %/ 359,31 W

1,93 A/ 4,94 V

6,20 A/ 3,34 V

6,08 A/ 5,03 V

24,5 A/ 12,04 V

0,291 A/ -12,07 V

409,0 W

87,9 %/ 0,99

27 °C/ 33 °C

100 %/ 446,77 W

2,41 A/ 4,97 V

7,51 A/ 3,33 V

7,99 A/ 5,03 V

30,4 A/ 12,04 V

0,296 A/ -12,18 V

513,5 W

87,0 %/ 0,99

28 °C/ 35 °C

Ventilátor jel až do 60% zátěže na minimální otáčky, od 80 % zátěže zrychlil, při 100% zátěži se otáčky zvýšily ještě více, proto pak teplota vystupujícího vzduchu již moc nerostla, i když rostla teplota vzduchu nasávaného. Zdaleka ovšem ještě nejel na maximum.

Zvlnění

Zvlnění je pořádná bolest tohoto zdroje. Delta tu šetřila, kapacita na +12 V je velmi malá a podle toho vypadá zvlnění, které leze až na 80 mV. Celkově bylo měření tohoto docela peklo, zdroj je příšerně zašuměný i kvůli absenci Y kondenzátoru mezi primární a sekundární stranou. Zvlnění kolísalo o desítky procent podle aktuální pozice kabelů vůči sobě, kdy se vlny různě sčítaly a odečítaly, opravdu děs. Nejhorší hodnota je někde na 70 % tolerancí normy ATX.

Zátěž % Zvlnění +5 V SBZvlnění +3,3 VZvlnění +5 VZvlnění +12 VZvlnění -12 V
6,416,4 mV16,8 mV26,0 mV52 mV28,4 mV
2020,8 mV16,0 mV16,8 mV60 mV39,2 mV
4017,6 mV18,4 mV23,2 mV68 mV47,2 mV
6024,0 mV28,8 mV

24,8 mV

72 mV58,4 mV
8032,0 mV30,4 mV33,6 mV84 mV67,2 mV
10033,6 mV30,4 mV35,2 mV78 mV

51,2 mV

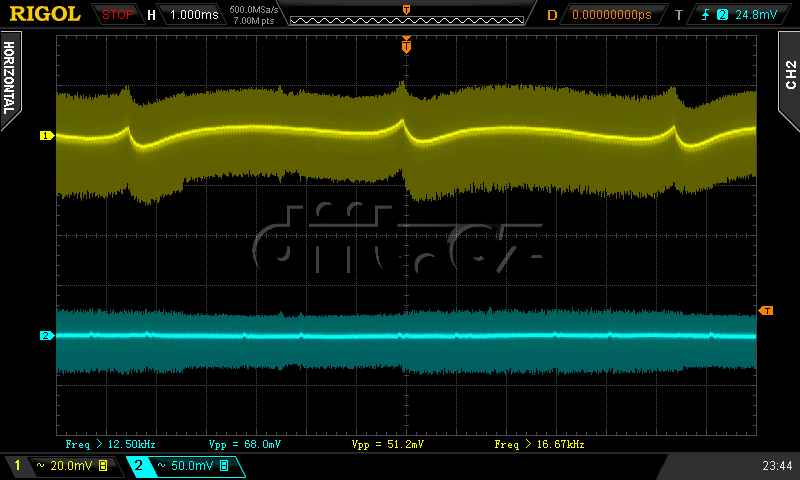

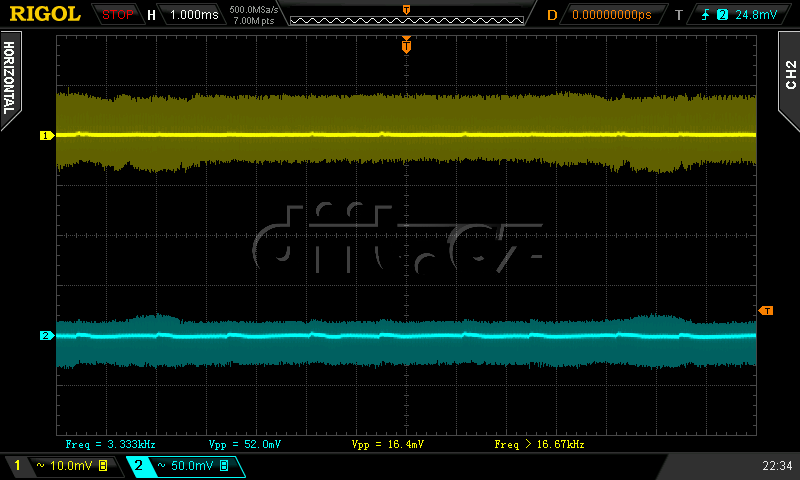

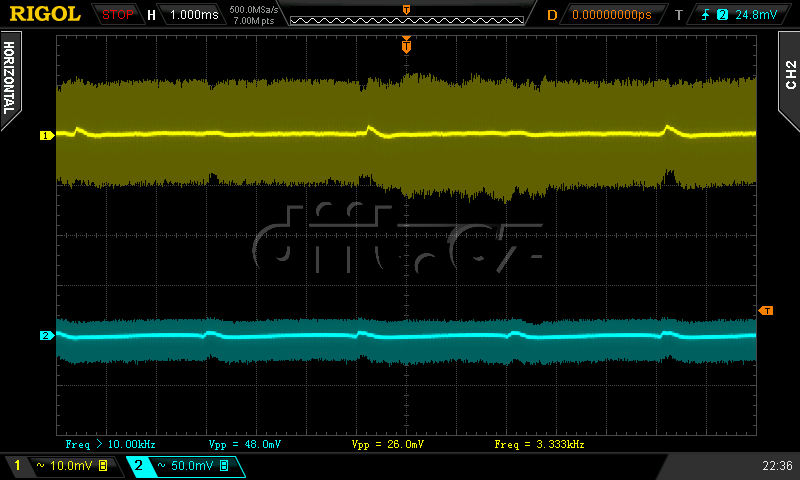

5 V Sb 70 33 V 71 5 V 71 12 V 72

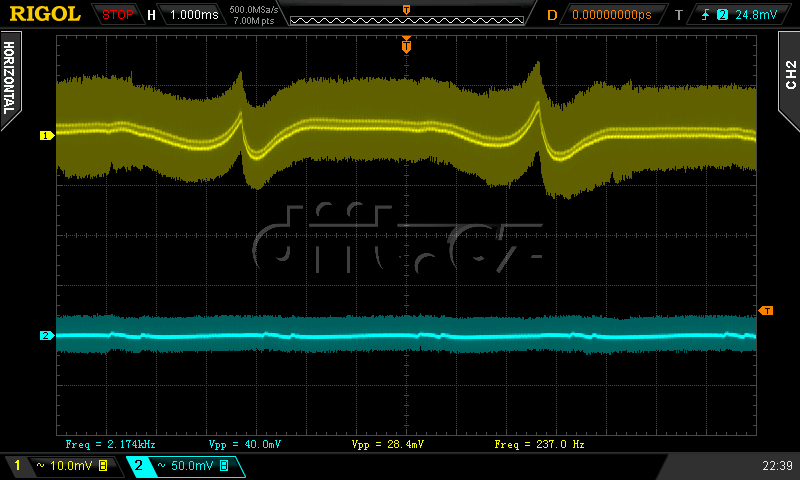

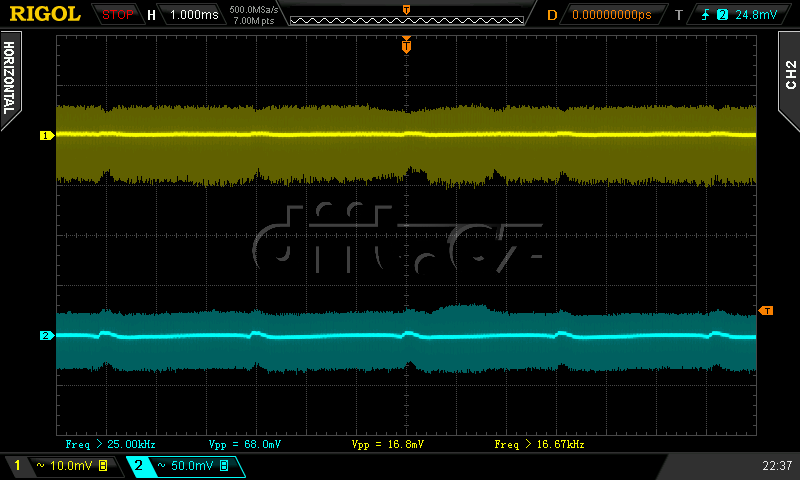

Zvlnění při 6,4% zátěži; druhý kanál je trvale připojen ke větvi +12 V

5 V Sb 71 33 V 72 5 V 72 12 V 73

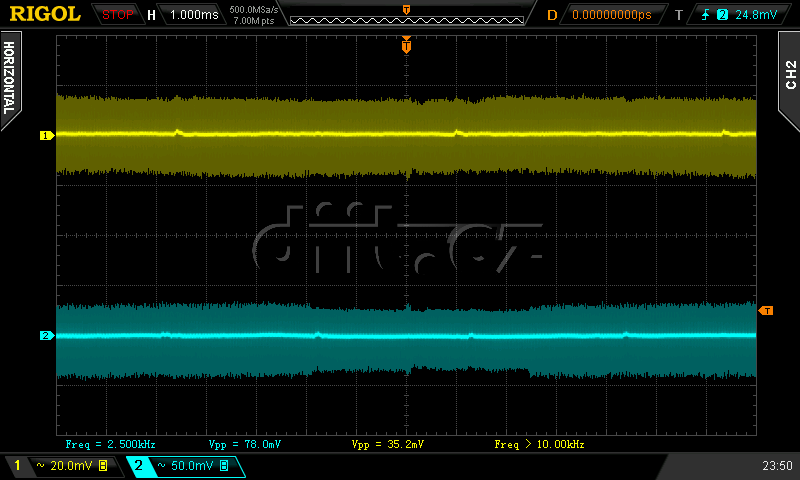

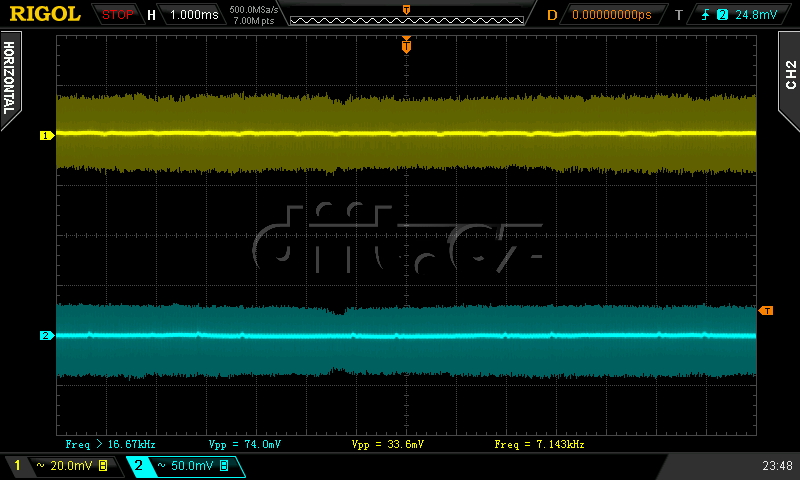

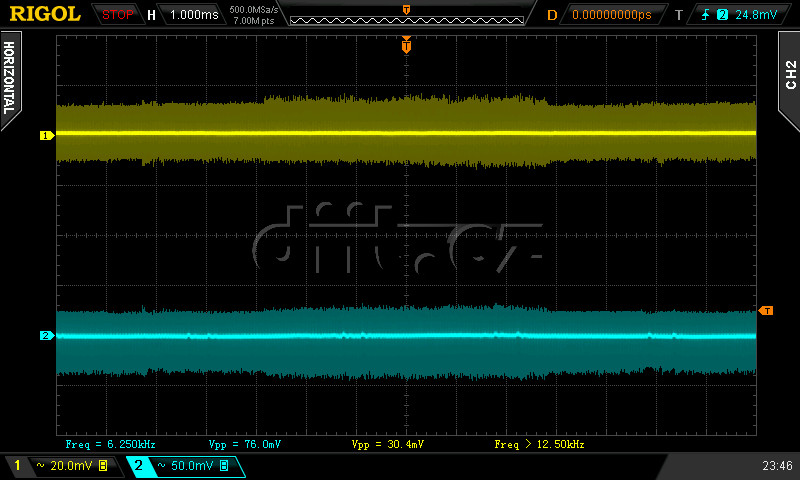

Zvlnění při 100% zátěži; druhý kanál je trvale připojen ke větvi +12 V

Crossloading, přetížení

DC-DC měniče samozřejmě s touto zátěží neměly žádný problém, nejvíce se tak odchýlila větev -12 V, o 2,25 % z 5 % tolerance. Účinnost při zátěži +3,3/+5 V byla poměrně bídná, u selektivní zátěže +12 V to bylo o mnoho lepší. Při přetížení se zdroj vypnul někde nad 23,5 A na +3,3 i +5 V. Přetížit +12 V se nepodařilo, rovněž přehřát zdroj při ucpání ventilátoru papírem nevyšlo.

Zátěž Zátěž/ napětí +5 V SBZátěž/ napětí +3,3 VZátěž/ napětí +5 VZátěž/ napětí +12 VZátěž/ napětí -12 VPříkonÚčinnost/účiníkTeplota Vstup/výstup

22 %/ 99,71 W

0,491 A/ 5,04 V

18,86 A/ 3,33 V

1,495 A/ 5,04 V

1,934 A/ 12,13 V

0,293 A/ -11,75 V

129,0 W

77,3 %/ 0,95

26 °C/ 32 °C

28 %/ 125,56 W

0,490 A/ 5,04 V

1,518 A/ 3,34 V

18,05 A/  5,04 V

1,958 A/ 12,13 V

0,280 A/ -11,78 V

156,0 W

80,5 %/ 0,96

26 °C/ 31 °C

100 %/ 448,83 W

0,503 A/ 5,03 V

1,500 A/ 3,34 V

1,500 A/ 5,04 V

35,7 A/ 12,04 V

0,318 A/ 12,27 V

513,0 W

87,5 %/ 0,98

28 °C/ 35 °C

153 %/ 688,8 W

3,32 A/ 4,94 V

7,26 A/ 3,32 V

6,08 A/ 5,01 V

51,3 A/ 11,97 V

0,302 A/ -12,49 V

819,5 W

84,1 %/ 0,99

28 °C/ 29 °C

Ventilátor sice začal záhy hučet jako piliňák a ze zdroje sice v podstatě nefoukal žádný vzduch, ale ani po asi 15 minutách to nevypadalo na nějaké tendence se vypnout. V celkovém přetížení se zdroj vypnul až na nějakých 690 W a to nejspíše na přehřátí, jelikož pak se nějakou dobu odmítal zapnout, než vychladnul. To je přetížení o víc jak 50 %! Ochrany bych tedy prohlásil za funkční.

Zvlnění

Zvlnění bylo opět poměrně špatné a v přetížení vyletělo i mimo specifikaci. Za přetížení tedy zdroj dostane pouze tři body, protože je sice hezké dodat výkon, ale při tom jak to šumí je to výkon dobrý tak na topné těleso.

Zátěž % Zvlnění +5 V SBZvlnění +3,3 VZvlnění +5 VZvlnění +12 VZvlnění -12 V
2233,6 mV25,6 mV39,2 mV64 mV45,6 mV
2836,0 mV27,2 mV33,6 mV

64 mV

46,4 mV
10025,8 mV31,2 mV24,8 mV80 mV48 mV
153-58,4 mV-130 mV-
