Databáze tvaru výstupního napětí záložních zdrojů

Již před tím, než vůbec vyšel článek o opravě záložních zdrojů APC CyberFort, jsem začal sbírat snímky tvarů výstupního napětí různých UPS, jelikož to nikdo jiný nedělá. Očekávání se naplnilo a také mnoho čtenářů po takovém přehledu volalo. Zde tedy je.
Graf

AEC (Armen Electric Corporation)

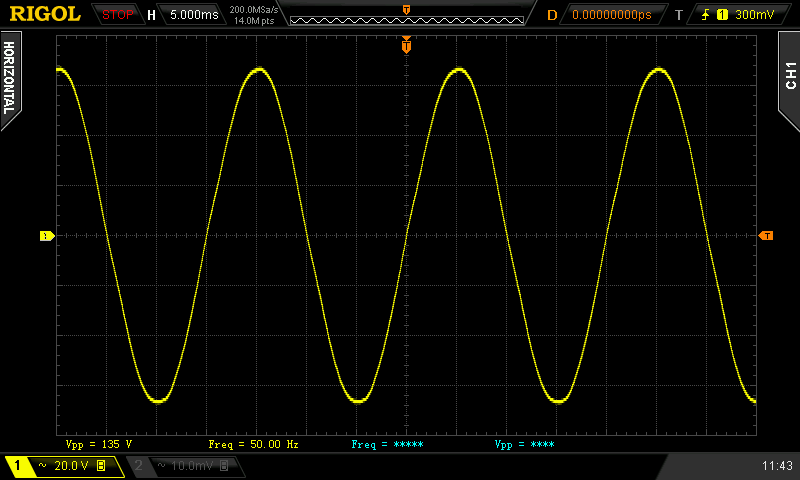

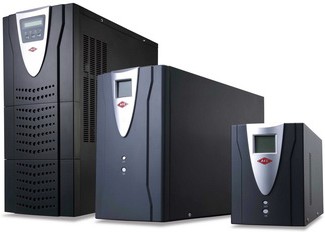

Star T3 3 kVA (ST-3100)

Aec Star T 3

Výkonná UPS s dvojitou konverzí. Možnost kaskádování bateriových šasi, nabíjí ovšem malým výkonem a již s jedním kabinetem dlouho. Při zatéži MUSÍ být zavřená, jinak dojde k přehřátí.

Aec St 3100 3 Kva

Belkin

F6C800frUNV

Belkin F 6 C 800 Frunv 0

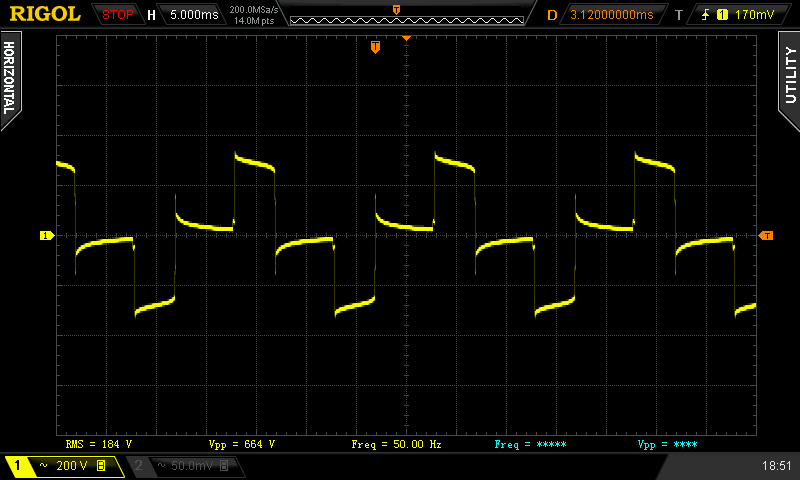

Menší šedá cihla s francouzskými zásuvkami (typ CEE 7/5) o výkonu 800 VA/450 W. Line-interactive se dvěma akumulátory, jaká náhoda, že vlna není příliš nepodobná druhému typu APS Back-UPS RS 800 VA?

Belkin F 6 C 800 Frunv

Best Power Technology

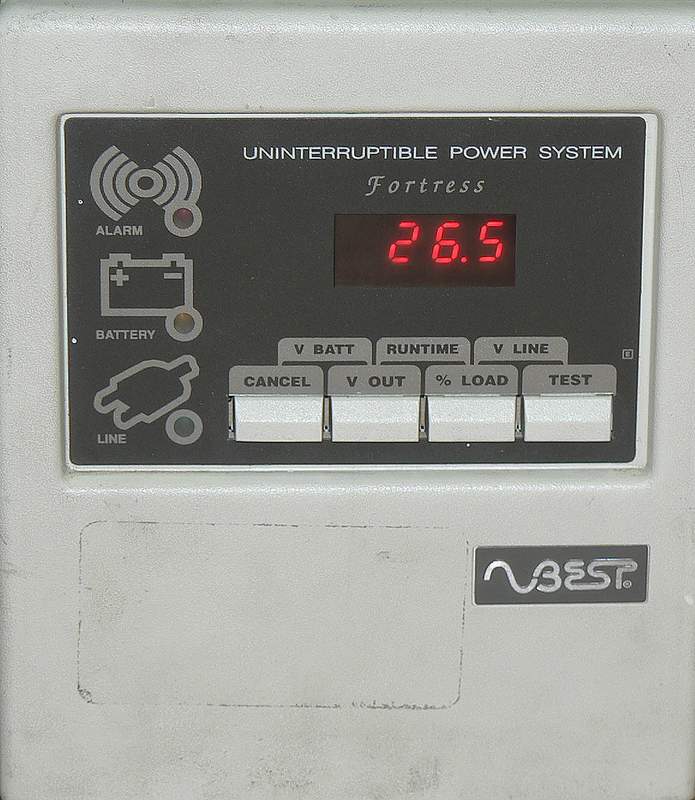

Fortress LI 660 VA (QLI660VA)

Best Fortress Qli 660 Va

Staříčká UPS, pravděpodobně line-interactive. Výkon 660 VA/400 W. Po třinácti letech už logika přestávala zvládat funkci s vadnými malými kondenzátory pochybné značky, po výměně opět funguje v pořádku.

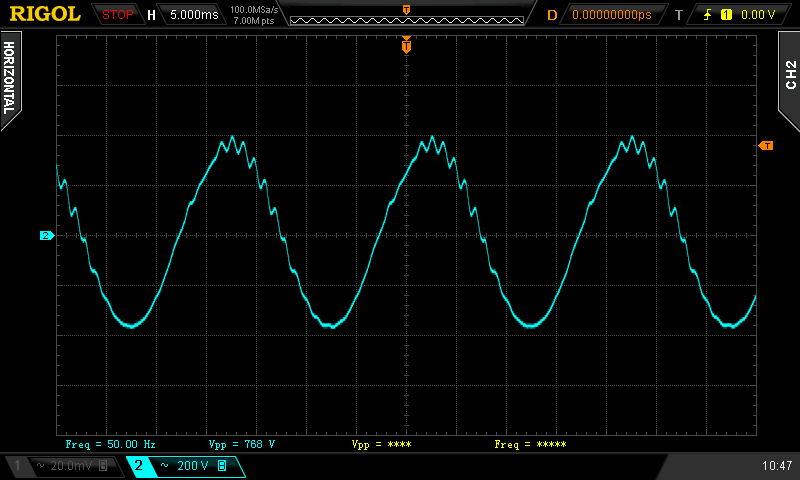

Best Qli 660 Va

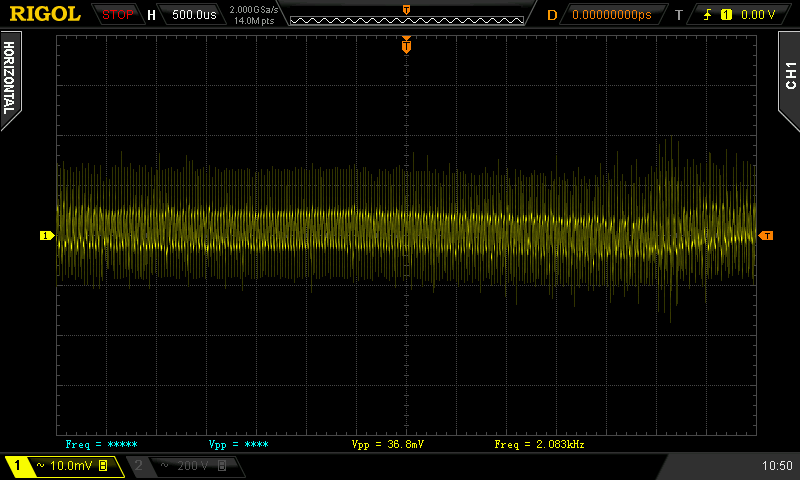

Na svou dobu poměrně slušná aproximace sinusovky. Nabíjení je ovšem docela zvlněné.

Best Qli 660 Va Aku

Chloride

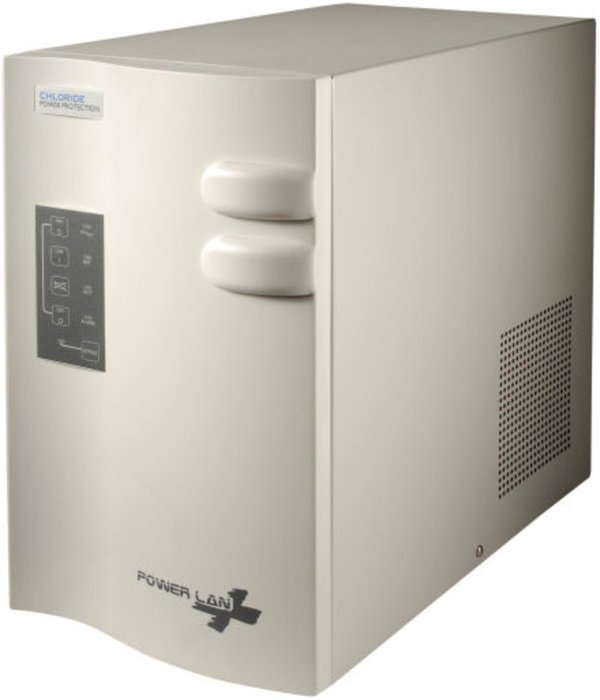

PowerLan Plus 750

Chloride Powerlan Plus 750

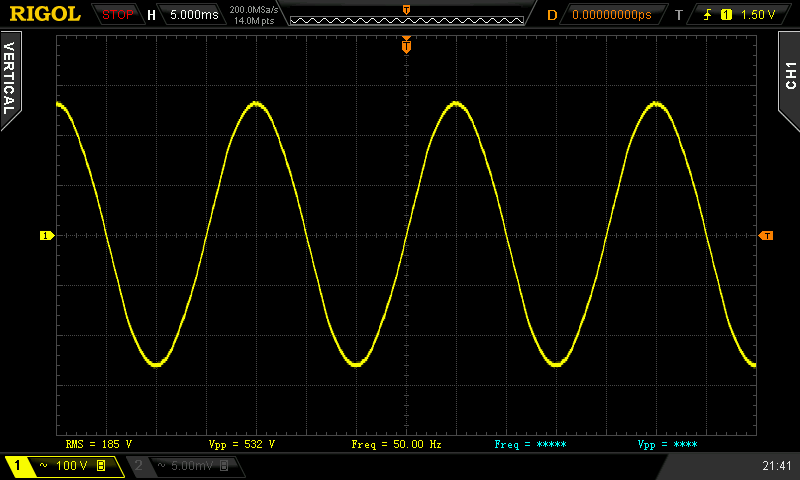

UPS z doby, kdy se ještě hledělo i na dobu zálohování, 750 VA/525 W se čtyřmi akumulátory (2×2 v sérii), line-interactive, na výstupu sinusovka. Dostat se k akumulátorům a ventilátorům je ovšem horor.

Chloride Powerlan Plus 750

CyberPower

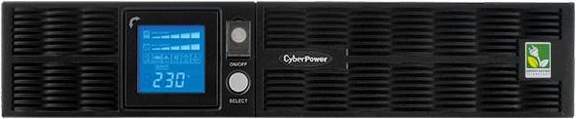

Professional Rackmount LCD Series 1500 VA (PR1500ELCDRT2U)

Cyberpower Pr 1500 Elcdrt 2 U Origo

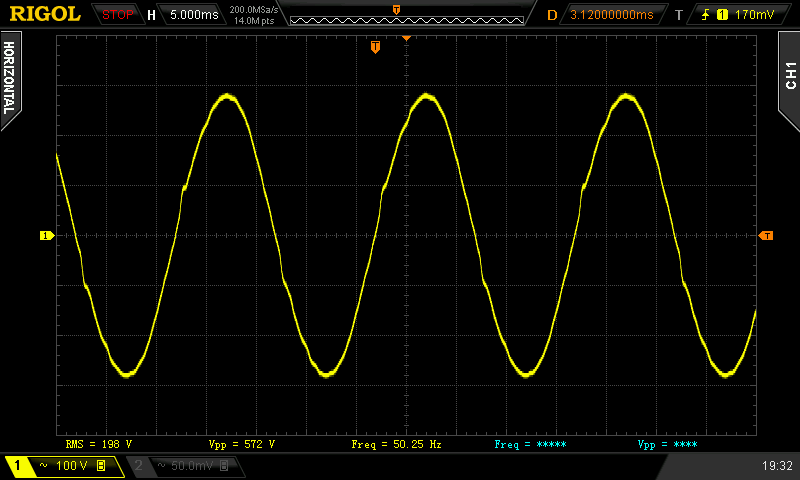

On-line UPS v prodevední rackmount (2U), s LCD. Výkon 1,5 kVA/1 kW. Používá velmi výkonná nízká relé typ A, je docela problém sehnat náhradní.

Cyberpower Pr 1500 Elcdrt 2 U

Eaton

3105 350i

Eaton 3105 Origo

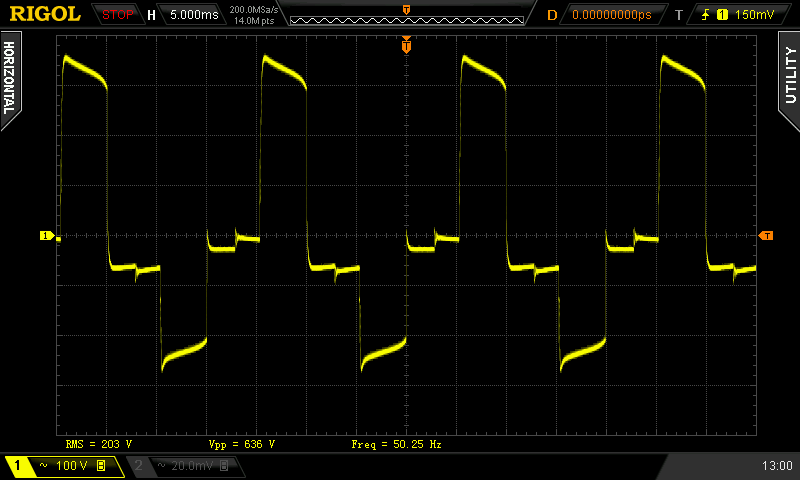

Low-end prodlužovačka s akumulátorem v podání Eatonu. Výkon 350 VA/210 W, samozřejmě modifikovaná „sinusovka“, čili klasická hrůza, kde je po dlouhou dobu téměř nulové napětí.

Eaton 3105

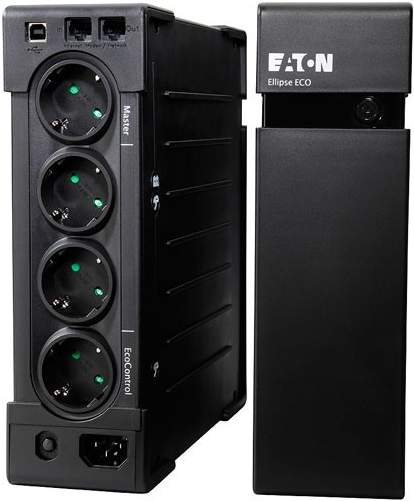

Elipse ECO 1200 USB FR (EL1200USBFR)

Eaton Ellipse Eco 1200 Usb Fr Origo

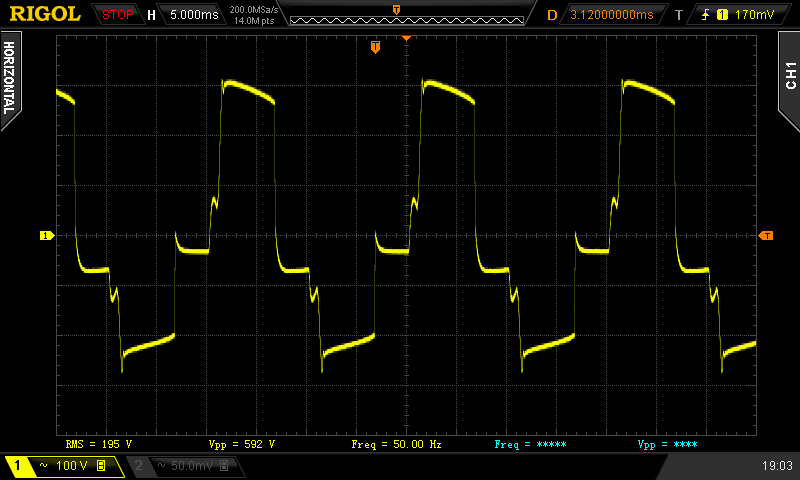

Line-interactive stojací UPS se Schuko zásuvkami (tedy rozhodně ne FR) s nějakým tím EcoContrólem, ať už je to cokoli. Výkon 1200 VA/750 W. Modifikovaná sinusovka, trochu lepší oproti 3105 a skutečně nemá problém fungovat i s půlkilowattovými zdroji v zátěži plus dalším kilowattem na nezálohovaných zásuvkách. Víc ovšem vyhazuje integrovaný jistič.

Eaton Ellipse Eco 1200 Usb Fr

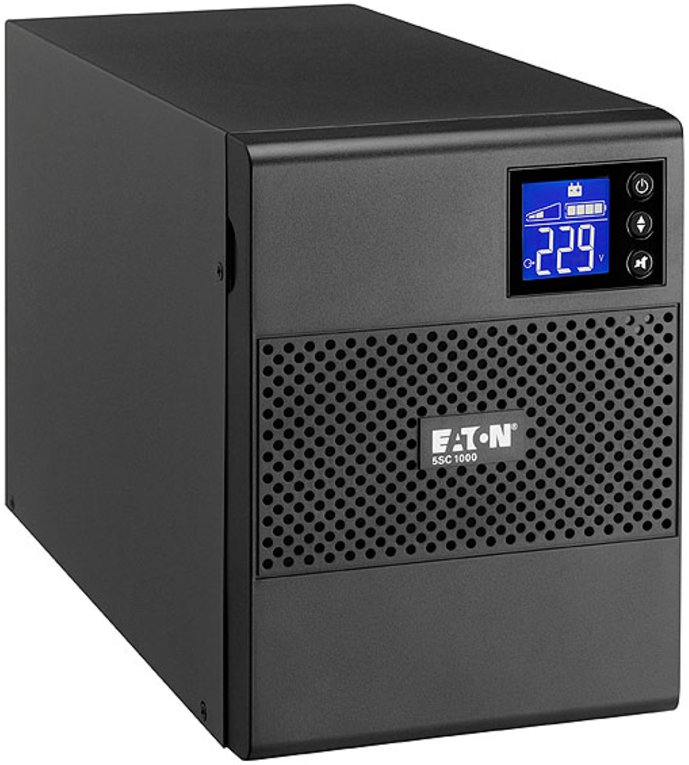

5SC 750 VA Tower (5SC750i)

Eaton 5 Sc 750 I

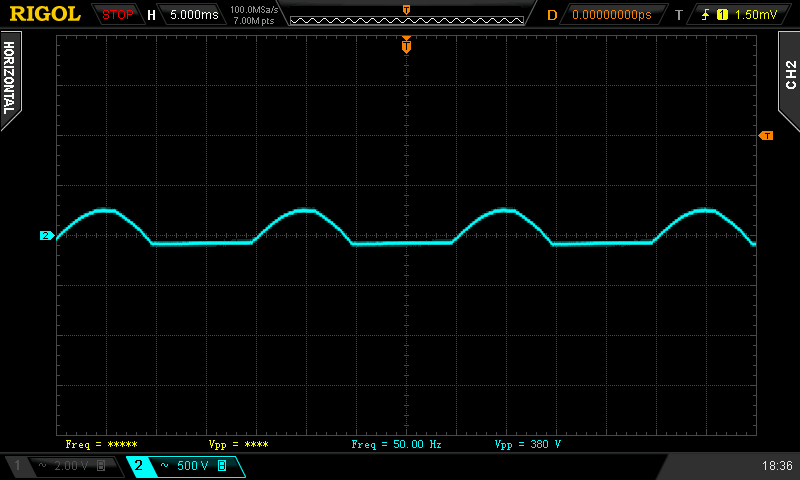

Moderní line-interactive cihlička s čistým sinusovým výstupem. Pokročilá řídicí elektronika, UPS se silně nelíbí indukční zátěž (2kVA transformátor, naprázdno, ani se 40W žárovkou, ani s lampičkou paralelně), tedy nevhodná pro motory. Nevím, kde je chyba, ale já tam viděl jen sinusové půlvlny.

Eaton 5 Sc 750 I

Emerson

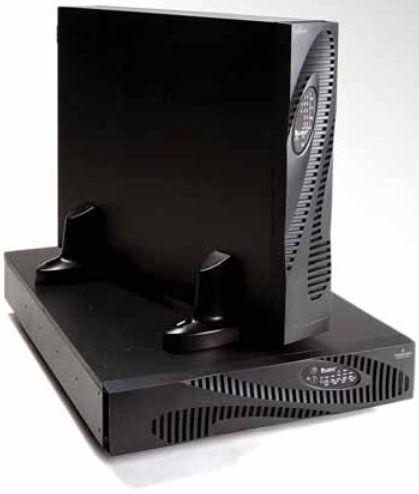

PowerSure PSI PS1440RT2-230

Emerson Powersure Psi Ps 1400 Rt 2 230

Emerson, dnes Liebert, Rack-mount model o velikosti 2U, line-interactive s výkonem 1440 VA/1080 W. Na výstupu sinusovka.

Emerson Powersure Psi Ps 1400 Rt 2 230

FSP Group

PP2000

Fsp Ep 2000

Modrá a černá verze, ta je v podstatě totožná jako produkty Sweex. Rozdíly po elektrické stránce jsou drobné, FSP používá o něco kvalitnější akumulátory, ale s ohledem na úroveň UPS vydrží tak maximálně o rok déle. Výkon 2 kVA/1,2 kW, „simulovaná sinusoudi“. Skutečným výrobcem obou je s největší pravděpodobností poměrně mladý (ale už docela velký) čínský OEM Must Power.

Fsp Ep 2000 Ppf 14 A 0100

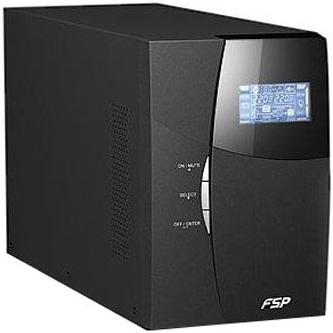

Galleon 3k

Fsp Galleon 3 K

On-line UPS o výkonu 3 kVA/2,4 kW, samozřejmě čistá sinusovka.

Fsp Galleon 3 Kppf 24 A 0101

G-Tec

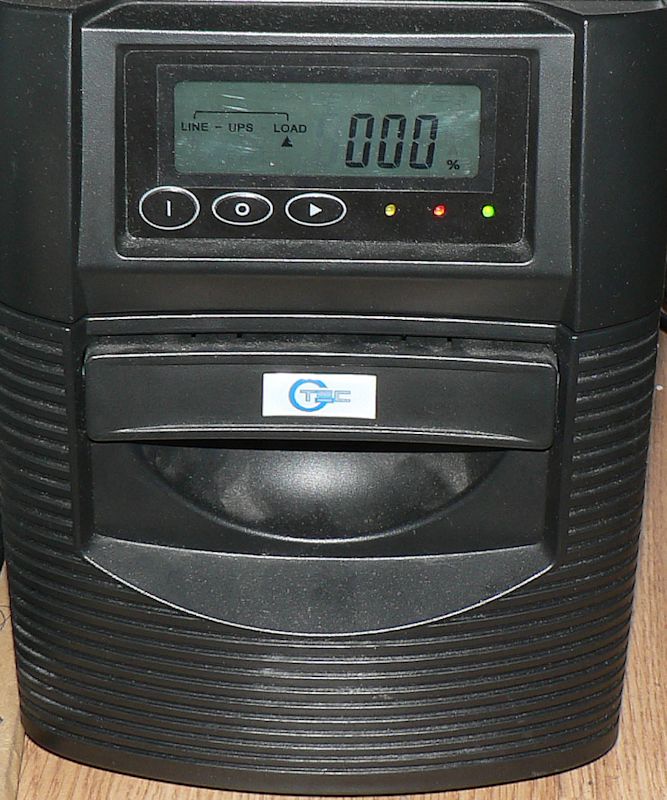

LP130-1500

G Tec Lp 130 1500

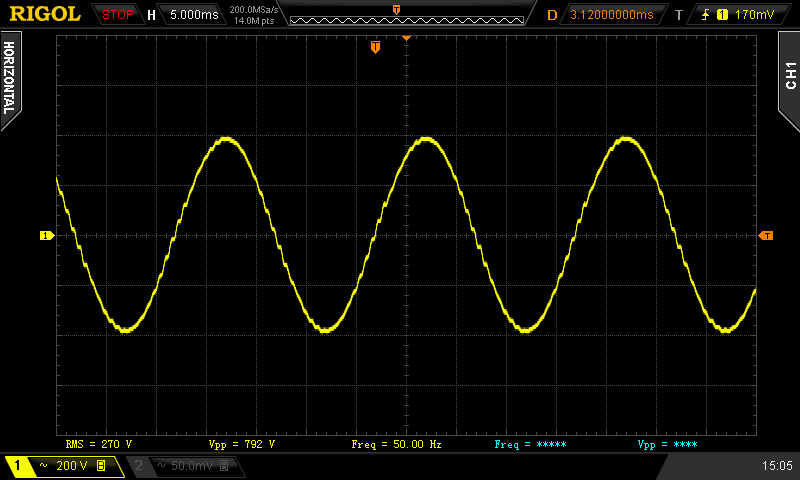

Line-interactive UPS se sinusovkou, výkon 1,5 kVA/900 W. OEM je Ablerex. UPS není vyloženě zlá, ale odchází kondenzátory a pak to přestává nabíjet. Při hot-swap výměně akumulátorů dbejte extrémní opatrnosti, nabíjecí napětí plave oproti zemi (a kostře UPS)!

G Tec Lp 130 1500
