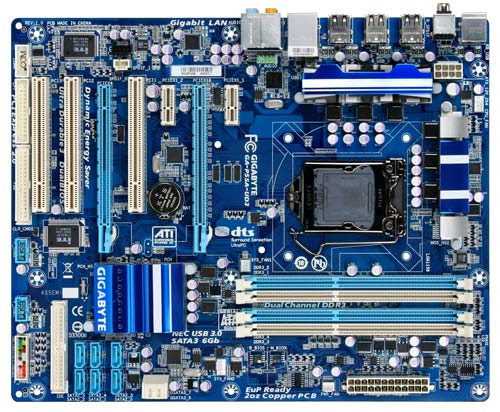

Podívali jsme se nejprve do specifikace na webu a našli zajímavou poznámku:

* When SATA3 / USB 3.0 (Marvell 9128 /NEC USB 3.0 Controllers) work at turbo mode, 1st PCIE x16 will work at x8 speed.

Tato věta napovídá poměrně hodně, nám to ale nedalo a mrkli jsme ještě do manuálu, jestli tam k tomu nenajdeme něco bližšího. Nejprve jsme našli obecný diagram zapojení desky, který říká, že oba řadiče (USB 3.0 i 6Gbit. SATA) jsou zapojeny každý na jednu PCI Express linku čipsetu P55, což víme, že je zejména pro 6Gbitové SATA málo (a nedivili bychom se, kdyby to v praxi bylo málo i pro USB 3.0, až se vyřeší potíže s rychlostí).

Jenže výše uvedená větička napovídá, že se dají řadiče připojit na PCI Express řadič druhé generace (s rychlosti PCIe druhé generace, tedy 5 GT/s), který je přímo v procesoru a je za normálních okolností určen pro připojení grafických karet. Takže jsme našli v BIOSu ještě nastavení, které to ovlivňuje:

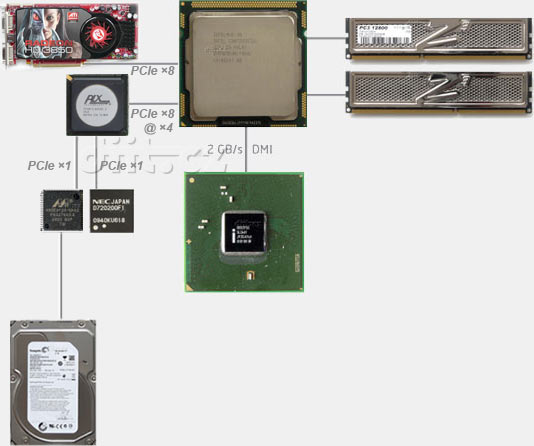

Kdo do toho trošku vidí, sám si jedna a jedna spočítá a ví, která bije. Pro ty ostatní připomínáme, že jde o řešení podobné tomuto, akorát bez PLX čipu:

Grafika tedy pojede každopádně v PCI Express ×8 režimu, druhá polovina PCI Express linek z procesoru je v tomto Turbo režimu rezervována buď pro USB 3.0, nebo 6Gbit SATA řadič. Obojí najednou sem navěsit téměř jistě nepůjde, protože zde není onen PCI Express switch.

Toto řešení se dá nazvat několika způsoby, od „krajně neefektivní“, přes „plýtvání PCI Express linkami“ až po „zbytečná komplikace“. Ano, USB 3.0, nebo 6Gbit. SATA řadič dostane, co potřebuje, ale na úkor jiného hardwaru a to není dobře, zvlášť když jde o grafickou kartu. Navíc máme podezření, že nejde zprovoznit toto Turbo pro oba řadiče naráz, ale neradi bychom to říkali s jistotou, když to nemáme vyzkoušené. O provoz CrossFireX, nebo SLI režimu každopádně nepřijdete, protože druhý PCI Express ×16 slot, jak si můžete na diagramu výše všimnout, není „živen“ z procesoru, ale opět z PCI Express řadiče čipsetu P55, a to pouze čtyřmi PCIe linkami. A protože tyto PCIe linky pracují rychlostí, jakou funguje starší generace PCI Express, tedy 2,5 GT/s, je jasné, že v provozu CrossFireX/SLI režimu se druhé grafické kartě dostává pouze osmina datového toku ve srovnání s první grafickou kartou (v Turbo SATA3/USB 3.0 režimu pak čtvrtina).

Samozřejmě jsou to, jak říká kolega David, jen takové „řeči od stolu“, takže se pokusíme desku sehnat a vyzkoušet si to v praxi. Bude to možná záviset na tom, jakou desku se nám podaří sehnat, možná to Gigabyte nemá na všech stejné, tak uvidíme.

Dodatek (12.1.'09): Ono se možná sluší říci jedno: Ona je obecně pro připojování takto rychlých řadičů (jako jsou 6Gbit. SATA a USB 3.0) nevhodná platforma LGA1156 jako celek. Čipset má pomalé PCI Express linky a procesor je navržen tak, aby živil grafiky. A tak není divu, že výrobci desek zkouší různé možnosti a Gigabyte se vydal zrovna tímto směrem. Budeme mít brzy možnost si to vyzkoušet a pak uvidíme.
