Kabeláž

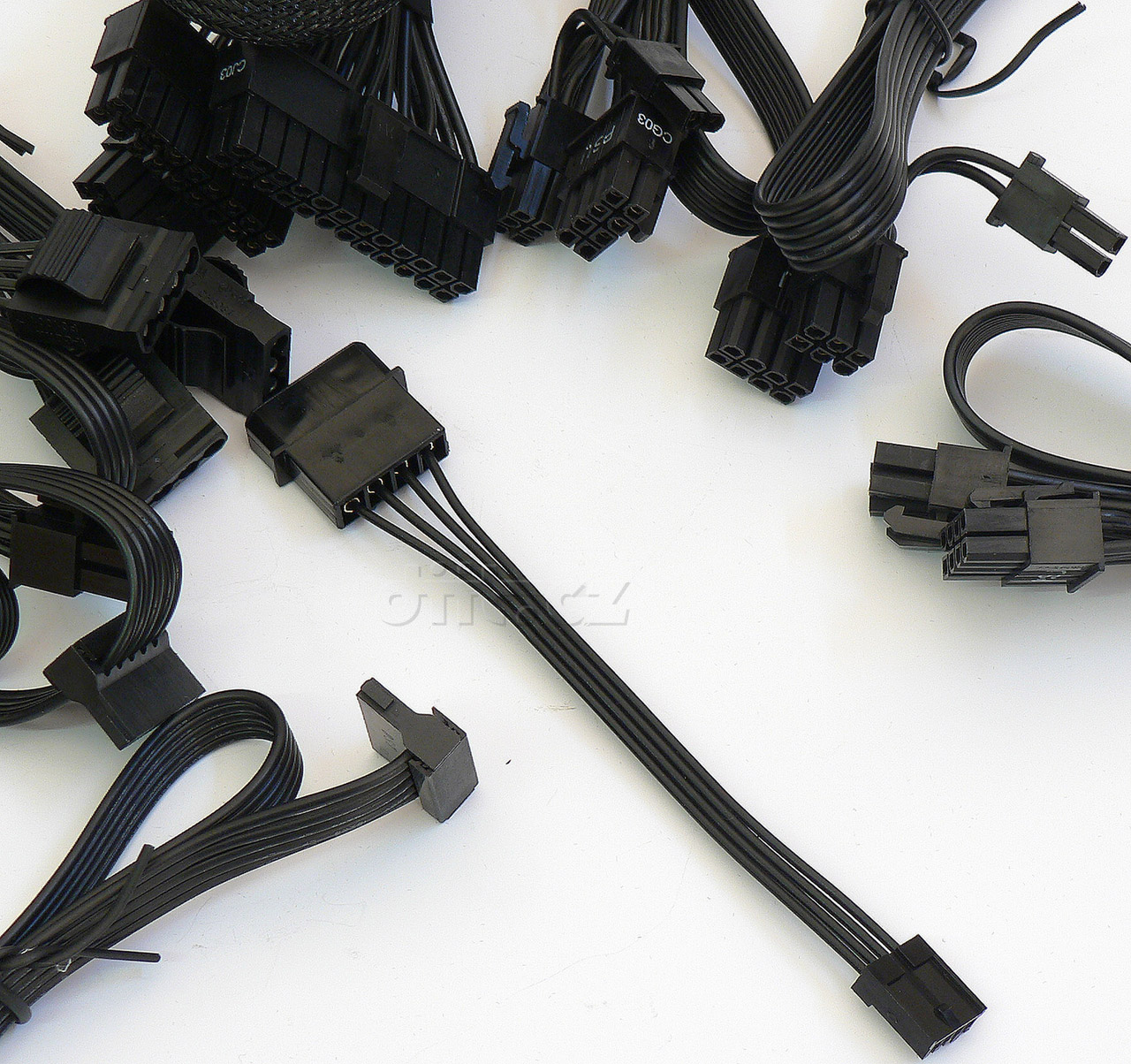

Seasonic Platinum Fanless má kompletně modulární kabeláž, tedy včetně kabelů ke konektorům Main ATX a ATX 12 V. Tyto hlavní výkonové konektory (společně s PCIe) jsou na obou stranách odpojitelných kabelů zlacené, byť velmi mírně, ale přece. Main ATX je navíc spojen ze dvou konektorů na straně zdroje, celkem se skládá z 28 pinů, piny navíc jsou pro zpětné odečítání napětí a jeho lepší řízení. Uvidíme, jestli to k něčemu bude.

Všechny vodiče jsou 18AWG, bohužel tedy i k ATX 12 V a PCIe, kde jsou navíc dvě přídavné země vyvedeny ze dvou vodičů na 6pinovém konektoru. Hlavně, že konektor na straně zdroje má osm pinů, ale zapojeno je pouze šest! Za to tedy budou nějaké body dolů, na druhé straně, všech pět peripheral molexů má klipy pro snadnější odpojení. Berg k disketové mechanice je dodáván ve formě redukce z jednoho molexu. Všechny vodiče jsou černé a svařené do formy plochých řemenů; osobně bych spíše raději oflexování. Každopádně za to, že jsou všechny černé, půl bodu dolů.

Konkrétně tedy máme následující:

• Main ATX (20+4pin): 65 cm
• ATX 12 V (4+4pin): 69 cm
• 2× PCIe (6+2pin): po 64 cm
• 6× SATA: 32 cm, 41 cm, 45 cm, 53 cm, 66 cm a 78 cm
• 5× peripheral molex: 1× 34 cm, 1× 44 cm, 1× 46 cm, 1× 56 cm a 1× 68 cm
• 1× redukce peripheral molex na berg k disketové mechanice: 14 cm

Vnější provedení, chlazení

Kostra zdroje je vyrobena z 1mm plechu s obvyklým černým matným lakováním, přičemž je tento kryt sestaven celkem ze tří dílů. Hlavní díl tvoří pás plechu ohnutý tak, že tvoří tři boční strany, přičemž všechny jsou bohatě perforované malými šestiúhelníky. Ta, která tvoří stěnu zadní (kudy je obvykle vyfukován vzduch ze zdrojů s ventilátorem), je perforovaná v podstatě po celé ploše. Na několik výstupků je pak přišroubovaná deska zdroje. Další díl tvoří spodní část (s několika podélnými perforacemi) a zadní část, v té jsou otvory pro konektory odpojitelné kabeláže a na jedné volné straně obdélník s dalšími šestiúhelníkovými perforacemi.

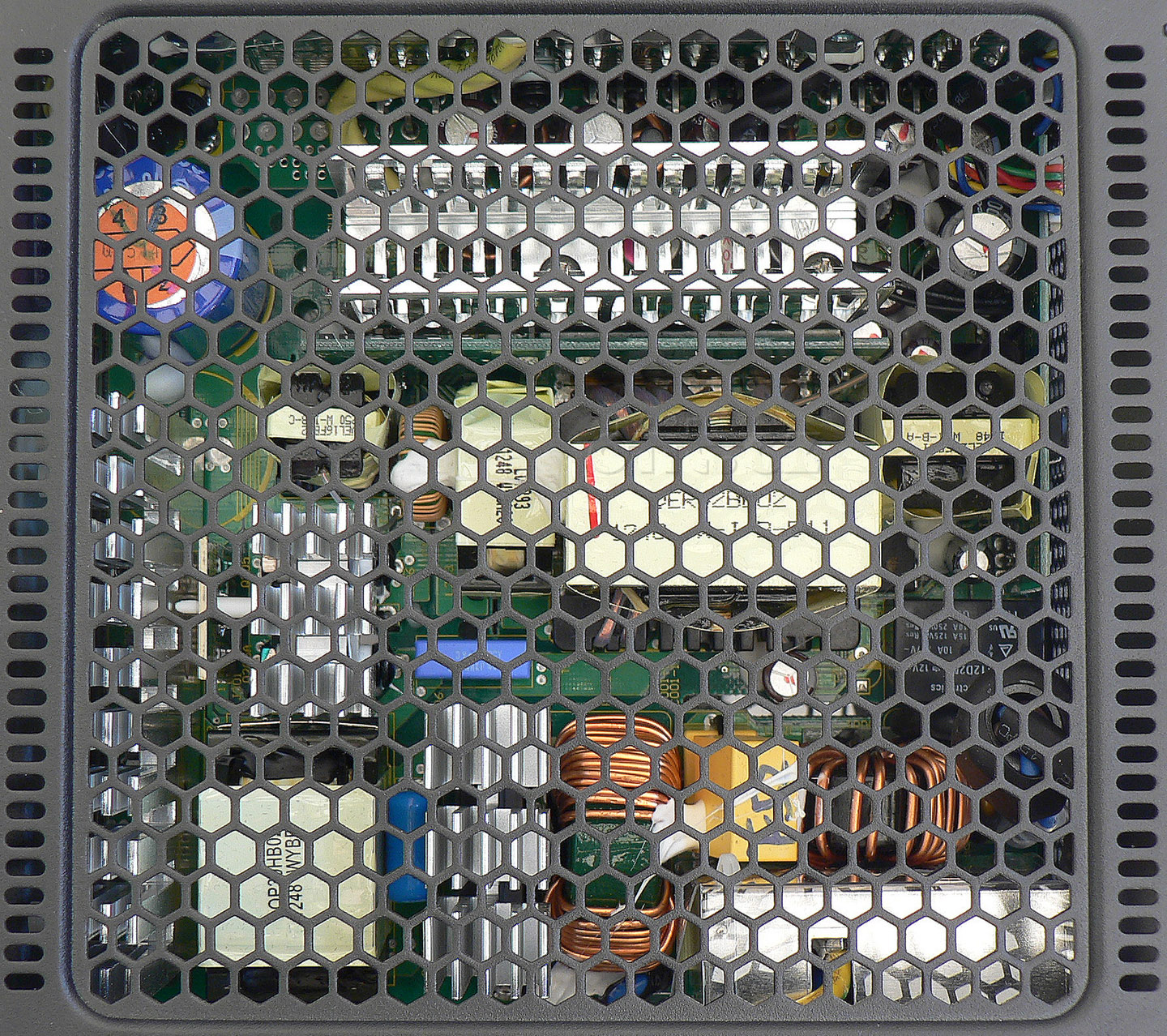

Na spodní velké straně přitom jsou tři obdélníky teplovodivých silikonových podložek, které slouží pro odvod tepla z některých součástek z desky na celý tento plech. Posledním dílem (a prvním při demontáži) je vršek (na snímku), což je mřížka pro výstup teplého vzduchu (u ostatních modelů je v tomto místě ventilátor, zde ne, proto je tudy možné přímo koukat dovnitř). Zdroj je tedy velmi bohatě perforován aby do něj mohl vzduch vstupovat v podstatě po celém obvodu a po ohřátí stoupat vzhůru vrchní stěnou. K tomu se váže i podmínka k montáži touto stěnou vzhůru, tedy do skříní s montáží zdroje dolů na dno.
