Hybridní SSD+HDD řadič HighPoint s čipem Marvell: 80% výkonu SSD za 1/3 jeho ceny

HighPoint RocketHybrid 122X
Už v době, kdy jsme vám představili řešení SSD cache v podání chystaného čipsetu Intel Z68, jsme zmínili, že čip, který něco podobného dokáže, již ve srovnatelné cenové hladině existuje a jeho tvůrcem je společnost Marvell. Nese označení 88SE9130 a podle samotného výrobce jde o „hardwarový RAID řadič“ s odůvodněním, že v čipu je integrované ARM jádro. Marvell 88SE91130 disponuje technologií HyperDuo, která umožňuje skloubit kapacitu pevného disku s výkonem SSD, stačí každé takové zařízení navěsit na vlastní SATA port a patřičně nakonfigurovat. Řadič s tímto čipem nyní uvádí firma, jejíž jméno vám možná připomene někdejší éru hardwarových SATA/PATA a dalších RAID řadičů. Nejde o nikoho menšího než HighPoint, který uvádí velikostí poměrně malé řadiče RocketHybrid 1220 a 1222 (jeden s interními SATA, druhý s eSATA porty, jinak oba funkcí stejné). HighPoint RocketHybrid umí s tímto řadičem vytvořit „hybridní pole“, které dle zveřejněných měření umí dosahovat na zhruba 4/5 výkonu samotného SSD, přičemž mu dá díky HDD několikanásobně vyšší kapacitu…

Rovnou si ukážeme měření tak, jak je vystavuje na svém webu HighPoint. Prozradíme vám, že to nejspíše není jeho měření.

Výkon

PCMARK HDD RocketHybrid SSD
Western Digital 6G 1TB 256GB SSD + 1 TB HDD Micron 6G 256GB
5580 25675 28179
PCMARK HDD RocketHybrid SSD
Seagate 320GB 80GB SSD + 320GB HDD Intel 80GB
4602 25428 31443

Cena

  Capacity Storage Cost Performance
Option 1: SSD Only 320GB SSD $800 +(100% baseline) 31443 (100% baseline)
Option 2: RocketHybrid 80GB + 320GB=400GB $250 (31%) 25428 (80.9%)
Option 3: HDD Only 320GB HDD $50 (6%) 4602 (14.6%)

Na tyto výsledky možná HighPoint nepřišel vlastními silami, možná na nich spolupracoval s Marvellem, každopádně je HighPoint jednoduše opsal ze specifikace technologie HyperDuo od Marvellu:

Marvell HyperDuo Benchmarks

HighPoint pochopitelně dodává s řadičem standardní software od Marvellu, u nějž lze mimo jiné specifikovat, které aplikace budou „akcelerovány“ (tj budou načítány z SSD).

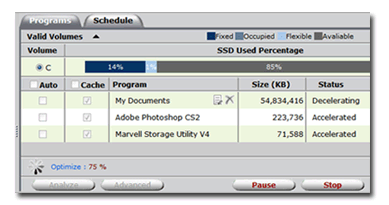

HighPoint RocketHybrid 122X GUI alias Marvell Storage Utility

Standardní režim běhu dává dvě možnosti: na HDD jsou mirrorována všechna data ze SSD, nebo lze zvolit režim, při němž řadič sám optimalizuje volbu dat pro SSD (pro rychlé načítání například her či aplikací pro editaci multimédií). Možnosti využití si jistě sami domyslíte, dokážeme si živě představit, že například obsáhlý index knihovny desítek tisíc RAWů, nebo datové soubory nějaké náročné hry, by bylo hezké mít na SSD, aniž by se člověk muset trápit jeho nižší kapacitou oproti samotnému HDD v poli, kde pak budou ležet vlastní RAWy či další data.

Marvell 88SE9130 - zapojení SSD+HDD

Nyní malá odbočka. Pokud nás čtete pravidelně a máte dobrou paměť, obrázek aplikace od Marvellu výše jste už u nás nejspíše viděli (resp. jemu velmi podobný, co se týče vzhledu). Připomeneme vám jej:

Marvell Storage Utility

ASUS P8P67 Deluxe: Marvell 88SE9128Marvell Storage Utility (zkráceně MSU) jsme vám v rychlosti představili u příležitost povídání o desce ASUS P8P67 Deluxe krátce před uvedením celé platformy postavené kolem procesorů „Sandy Bridge“. P8P67 Deluxe podle slov Asusu také umí HyperDuo, zádrhel je v tom, že neobsahuje od Marvellu čip 88SE9130, ale 88SE9128. U něj ale sám výrobce (Marvell) o funkci HyperDuo nehovoří, ve specifikaci je nicméně zmínka o hardwarovém RAIDu a přítomnosti ARM jádra, stejně jako u 88SE9130. Dovolili jsme si přepsat specifikaci obou řadičů do tabulky:

Model 88SE9128 88SE9130
Marvell RAID Software Yes Yes, RAID 0/1
Marvell HyperDuo Technology   Yes, please refer to HyperDuo product brief
6Gbit/s SATA Ports 2
One 133MB/s PATA port Enhanced mode with ATAPI protocol support
SATA 3.0 Compliant 6 Gbit/s SATA PHY with speed negotiation to backward support 3 and 1,5 Gbit/s
PCIe 2.0 Compliant Support 1× PCI Express 2.0 interface (5,0 Gbit/s)
Native Command Queuing 32 outstanding commands per port for high performance
eSATA Support Flexible SATA ports support internal or external (up to 5m) SATA links
Hardware RAID Yes
AHCI Inbox Driver Support Yes
Enclosure Management I2C support
Two-Wire Serial Interface (TWSI) Interface for external EEPROM containing configuration information
GPIO Support LEDs status monitoring
SPI Flash Interface External flash containing configuration data and/or boot code
Port Multiplier Support RAID support through Marvell RAID utility (MRU) and driver RAID support through Marvell Storage Utility (MSU) and driver
FIS-Based Switching Better performance with simultaneous commands
On-Chip Oscillator Low-cost crystal support
Power 1 W
Package Size/Type 9mm×9mm / 76-pin QFN
Marvell 88SE912x - Block Diagram Marvell 88SE9130 - Block Diagram
Bloková schémata, vlevo 88SE9128, vpravo 88SE9130

Jak sami vidíte, těch odlišností je velmi málo. Marvell 88SE9128 má navíc i PATA port (ne ve všech řešeních je využitý, třeba zmíněná deska P8P67 Deluxe jej nemá), nehovoří se u něj ale o HyperDuo technologii a drobný rozdíl je i v podpoře port multiplikátorů, kde specifikační dokumenty u každého hovoří o nepatrně jiném typu softwaru. Přesto toto vše považujeme spíše za kosmetické změny a existenci desky ASUS P8P67 Deluxe bereme jako takový v podstatě důkaz, že HyperDuo lze použít i s čipem 88SE9128, i když se stoprocentní jistotou to budeme tvrdit, až si to na vlastní kůži vyzkoušíme, protože Marvell to ve specifikaci technologie HyperDuo větou „Only Marvell 88SE9130 is currently supported“ popírá. Do té doby působí důvěryhodněji řešení postavené na čipu 88SE9130, u něhož sám výrobce, tedy Marvell, podporu HyperDuo jasně deklaruje. Interně z toho máme pocit, že Marvell původně zamýšlel HyperDuo pro 88SE9128, pak si to ale v marketingovém oddělení nějak rozmysleli, byť až poté, co už HyperDuo na 88SE9128 zrealizoval ASUS.
