Otevření Switche ukázalo standardní Tegru X1
Společnost Nintendo se k tématu jádra konzole Switch nevyjadřovala více, než že jde o řešení od Nvidie z řady Tegra. Vývojářům nedávno předala specifikace, ale označení jádra nekonkretizovala. Nvidia v tomto ohledu byla sdílnější, 20. října 2016 zveřejnila prohlášení, které obsahovalo následující odstavec:
Nintendo Switch is powered by the performance of the custom Tegra processor. The high-efficiency scalable processor includes an NVIDIA GPU based on the same architecture as the world’s top-performing GeForce gaming graphics cards. |

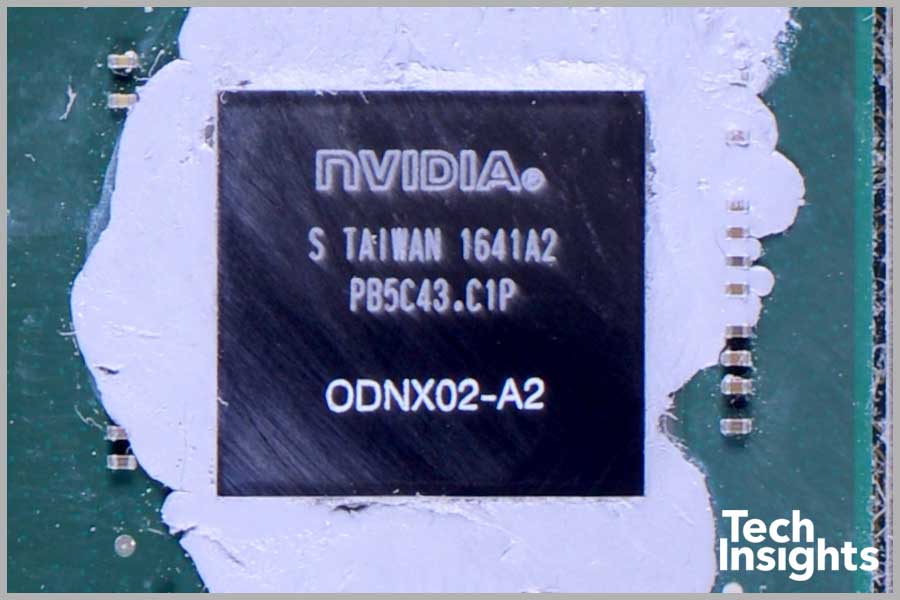

O architektuře i konkrétním čipu se dlouho debatovalo, padla řada více či méně konkrétních náznaků, ale s jistotou víme, o jaký model Tegry jde, až nyní. Analytická společnost TechInsights provedla rozborku herní konzole a co odhalila, vidíte níže:
Podle značení i proporce jádra jde o standardní SoC Tegra X1. Výše citované vyjádření Nvidie z loňského října tak nedává dobrý smysl, protože nejde o čip na míru, ale sériově vyráběný produkt a dále nestaví na architektuře Pascal, kterou v době vyjádření disponovala nejvýkonnější herní GeForce, ale na starší architektuře Maxwell.

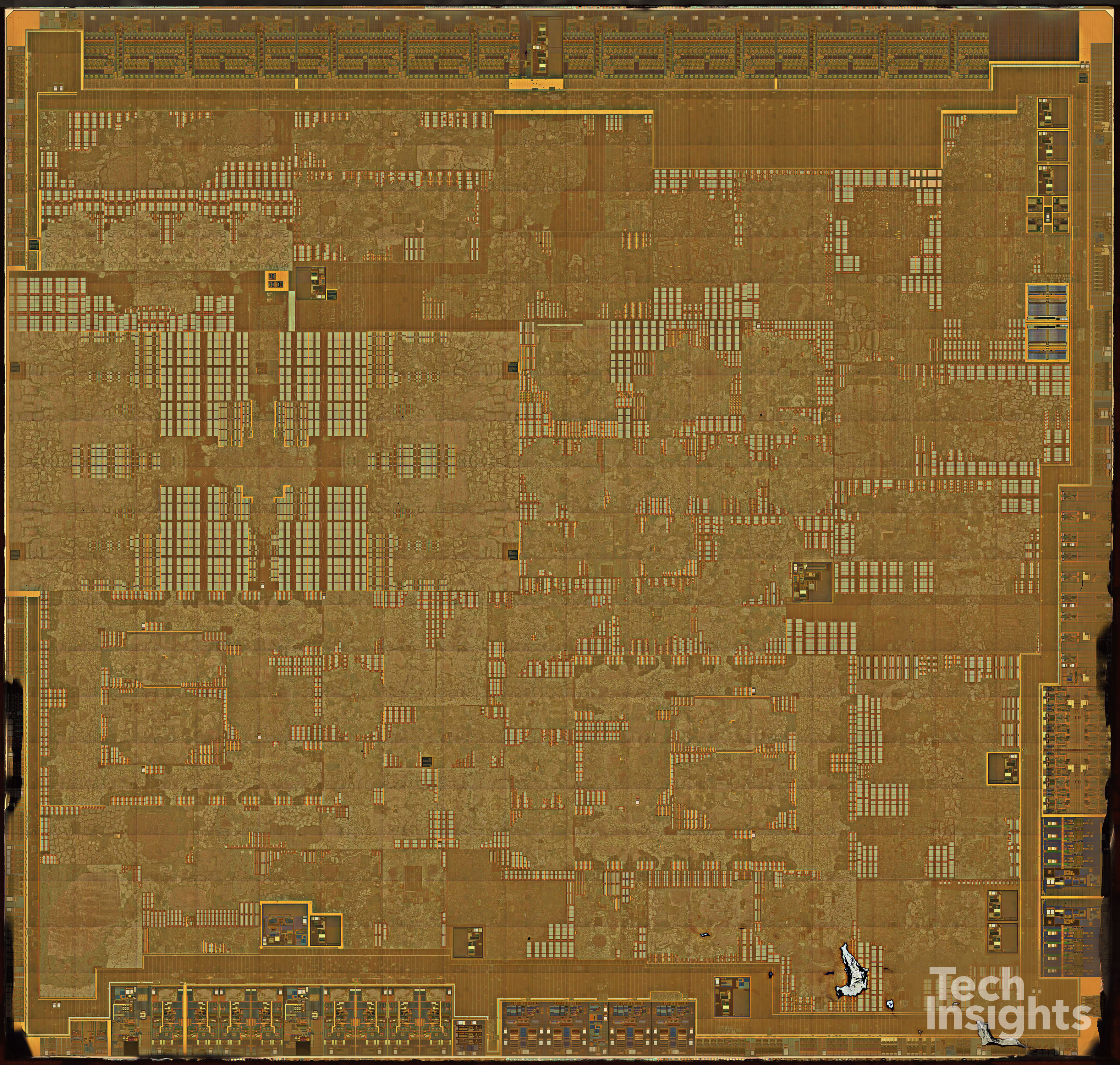

Mikrosnímek jádra podle Tech Insights, zvýrazněno
upozornění: v plném rozlišení má snímek 2,4 MB
Pro případ, že by značení čipu neodpovídalo realitě, připravila TechInsights i mikrosnímek jádra, který vidíte výše a který potvrzuje, že integrovaný procesor Nintendo Switch je totožný se SoC Nvidia Tegra X1. Parametrům, které uvádí Nintendo, jsme se věnovali před měsícem ve článku Parametry SoC Nintendo Switch - čím se liší od Tegra X1?
