Vytváříme nepodporované konfigurace – DELL Latitude E5470, 5480 a dvě SSD uvnitř

Také jste smutní, že mnoho moderních business class notebooků nemá možnost mít více jak jedno SSD? Občas nastane situace, kdy je možné s trochou šikovnosti upravit takový notebook a vytvořit tak nepodporovanou konfiguraci.

Kapitoly článků

Není to tak dávno co DELL nabízel u svých business class strojů možnost osazení více disky, oproti Lenovo ThinkPadů byli relativně pozadu, nicméně takový Latitude E6440 je hezkým příkladem notebooku, kam můžeme osadit mSATA SSD, 2,5“ SATA SSD/HDD a také můžeme použít šuplík místo mechaniky. A také to byl víceméně poslední stroj tohoto typu od Dellu, pokud nepočítám mobilní WS ála Precision.

Lenovo ThinkPady T420, T430, T520, T530 a podobné totiž měly mSATA dříve, než ho adoptoval DELL, mnoho lidí si tak navyklo vlastnit ve svém business class stroji více disků. Já sám používám ThinkPad W530 rovnou v konfiguraci se třemi disky, nicméně jedná se spíše o WS stroj, byť je velmi podobný ThinkPadu T530.

Proto jsem byl trochu smutný, když Dell zahodil mSATA a všechny Latitudy od dob Broadwellu mají pouze jeden disk, buďto zde máme klec na 2,5“ SATA disk, nebo M.2 SATA/PCIe NVMe disk. U většiny modelů s CPU Intel je navíc NVMe SSD pověšeno jen na dvě Gen3 linky vyvedené z chipsetu.

Už delší dobu mi ale vrtalo hlavou, zda bych nějak nemohl do Latitudů E5470, E5570, 5480, 5580 a 5495 nacpat dva disky. A protože mě to nevědomí dohání poslední měsíce k šílenství, rozhodl jsem se této problematice věnovat. Jelikož jsem měl po ruce Latitudy E5470, 5480 a 5495, rozlousknul jsem je s cílem připojit nějak dva disky.

Nyní přichází obligátní, ale velmi důležitý odstavec. REDAKCE DIIT.CZ NENESE ZCELA ŽÁDNOU ODPOVĚDNOST ZA JAKÉKOLIV ŠKODY ZPŮSOBENÉ MODIFIKACEMI POČÍTAČŮ ZNAČKY DELL NA ZÁKLADĚ INFORMACÍ V TOMTO ČLÁNKU. JAKÉKOLIV ÚPRAVY ČINÍTE NA VLASTNÍ RIZIKO.

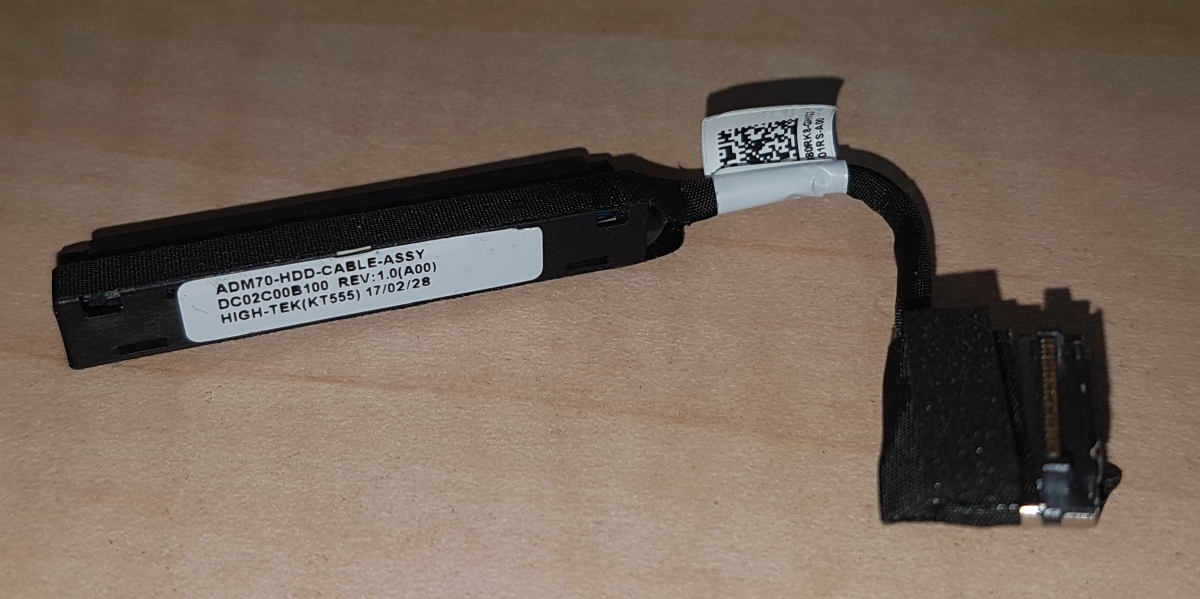

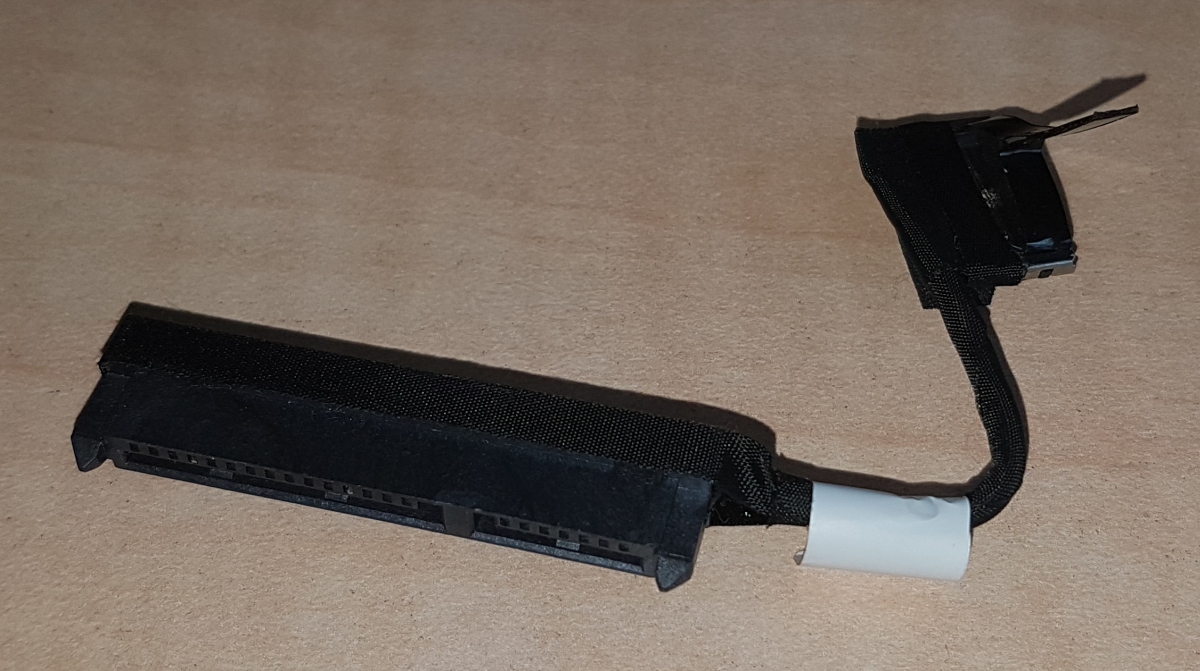

Než se ale pustíme do takové akce, je třeba si uvědomit, že konstrukčně je notebook navržen tak, že si různé disky navzájem překáží a tak nemohou koexistovat společně. Navíc potřebujeme SATA flex kabel nebo plastový úchyt pro M.2 SSD, záleží tedy s jakým diskem byl notebook vlastně dodán. Stejný styl konstrukce mají i nové Latitudy 5490, 5590, 5491 a 5591. Novější modely ale zrovna k ruce nemám a nemohu tedy funkčnost dvou disků potvrdit.

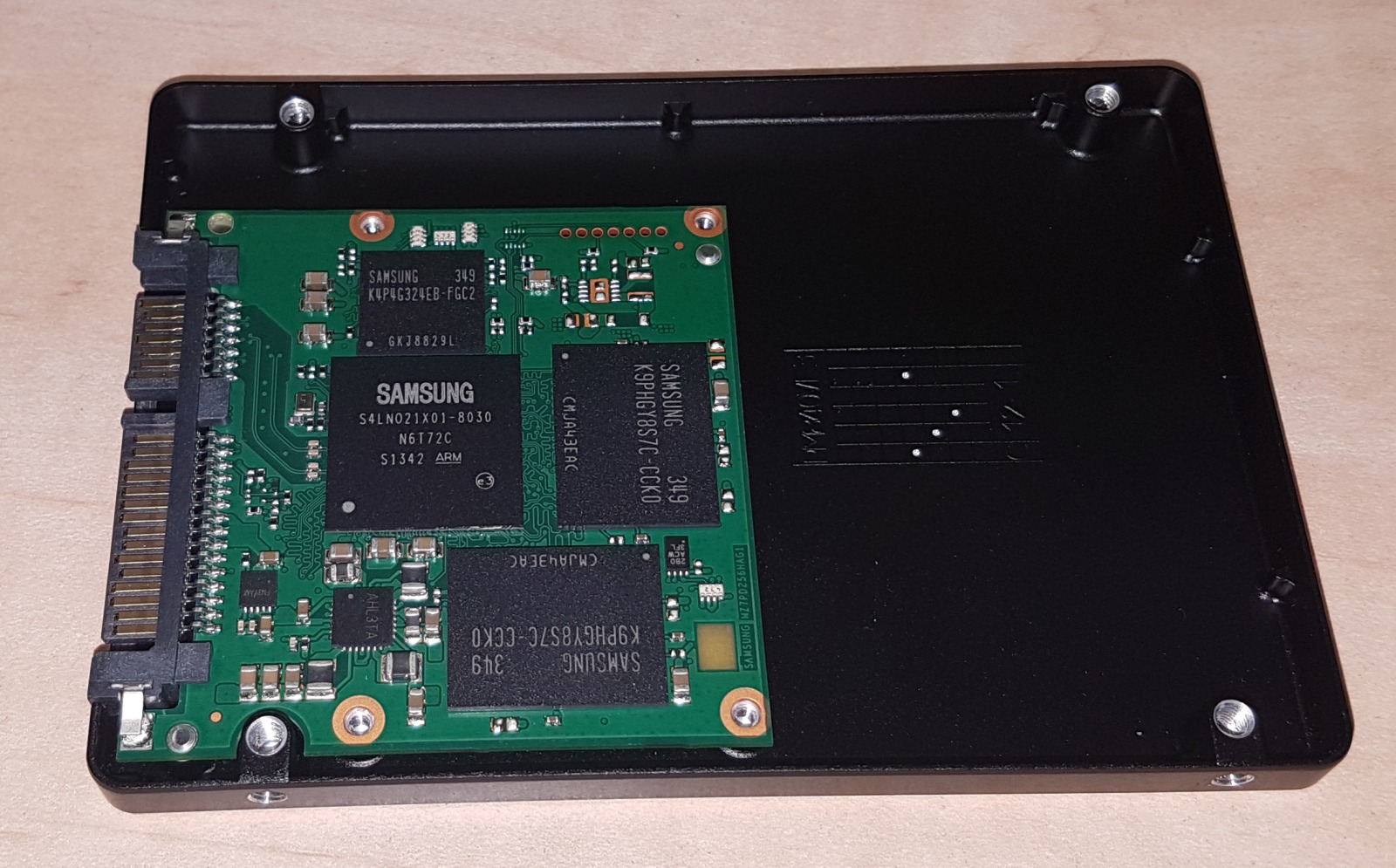

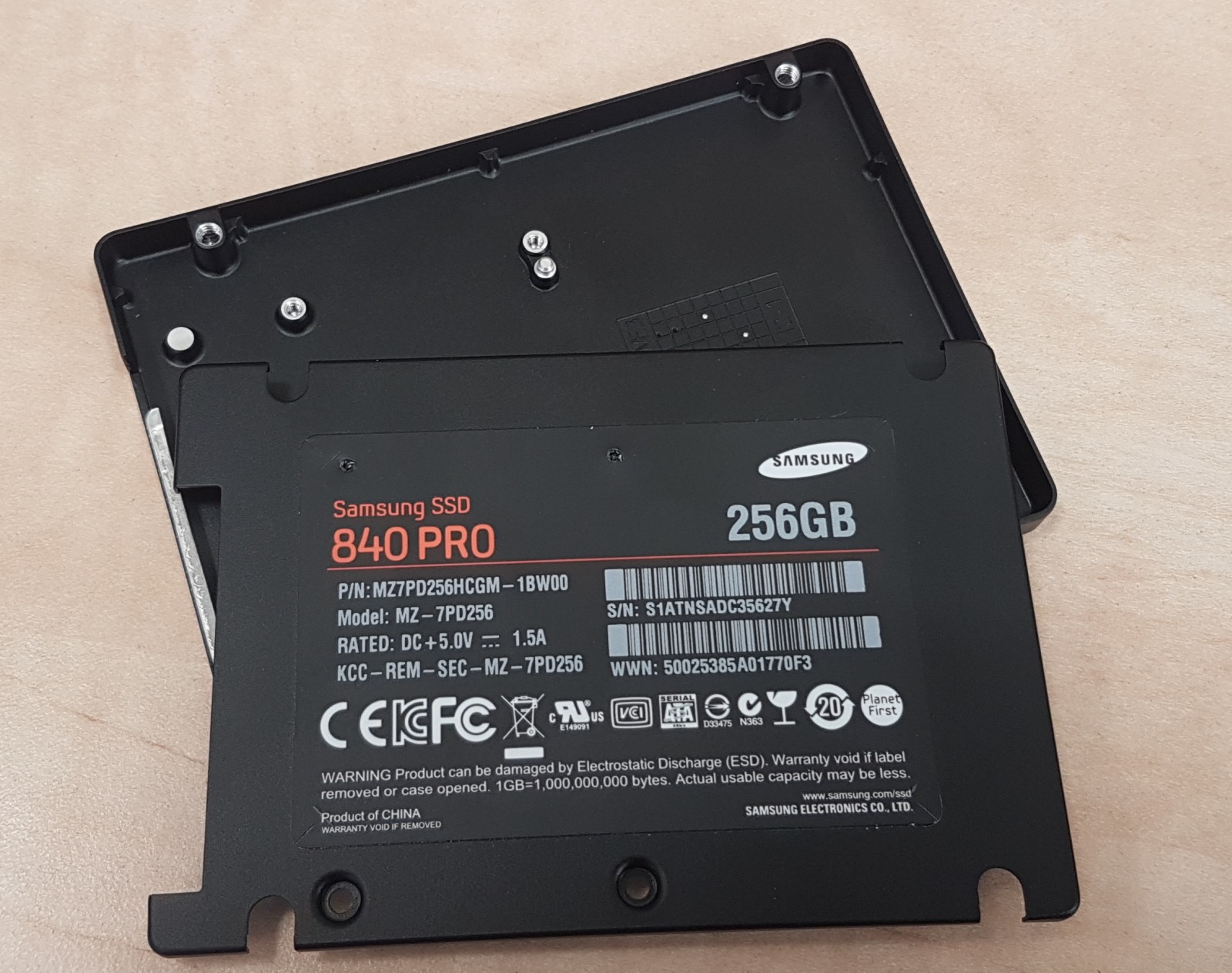

A protože máme konstrukční problém, můžeme použít pouze dva SSD disky. Aby bylo možné použít 2,5“ SATA SSD, musí nejdříve pořádně zhubnout. To znamená, že je třeba demontovat samotnou desku s SSD, já jsem zneužil starý Samsung SSD 840 Pro 256GB. SSD bydlí v kovovém obalu a dohromady to drží čtyři šroubky, které mají pěticípou hvězdičku. Skvělé, nečekal jsem, že někdy použiju speciální šroubovák pro Apple zařízení. Je třeba zmínit, že porušením štítku na SSD přijdeme o záruku.

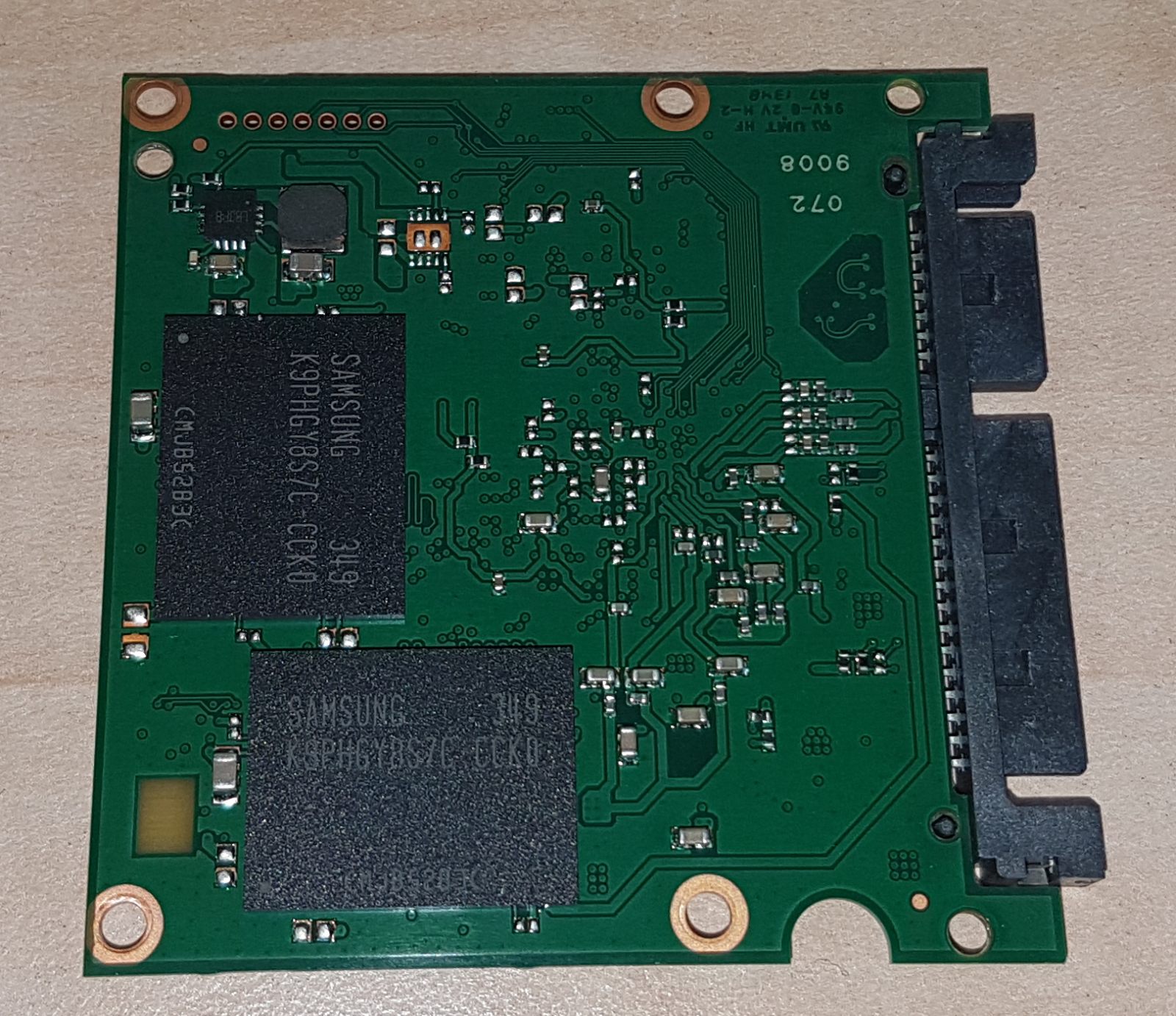

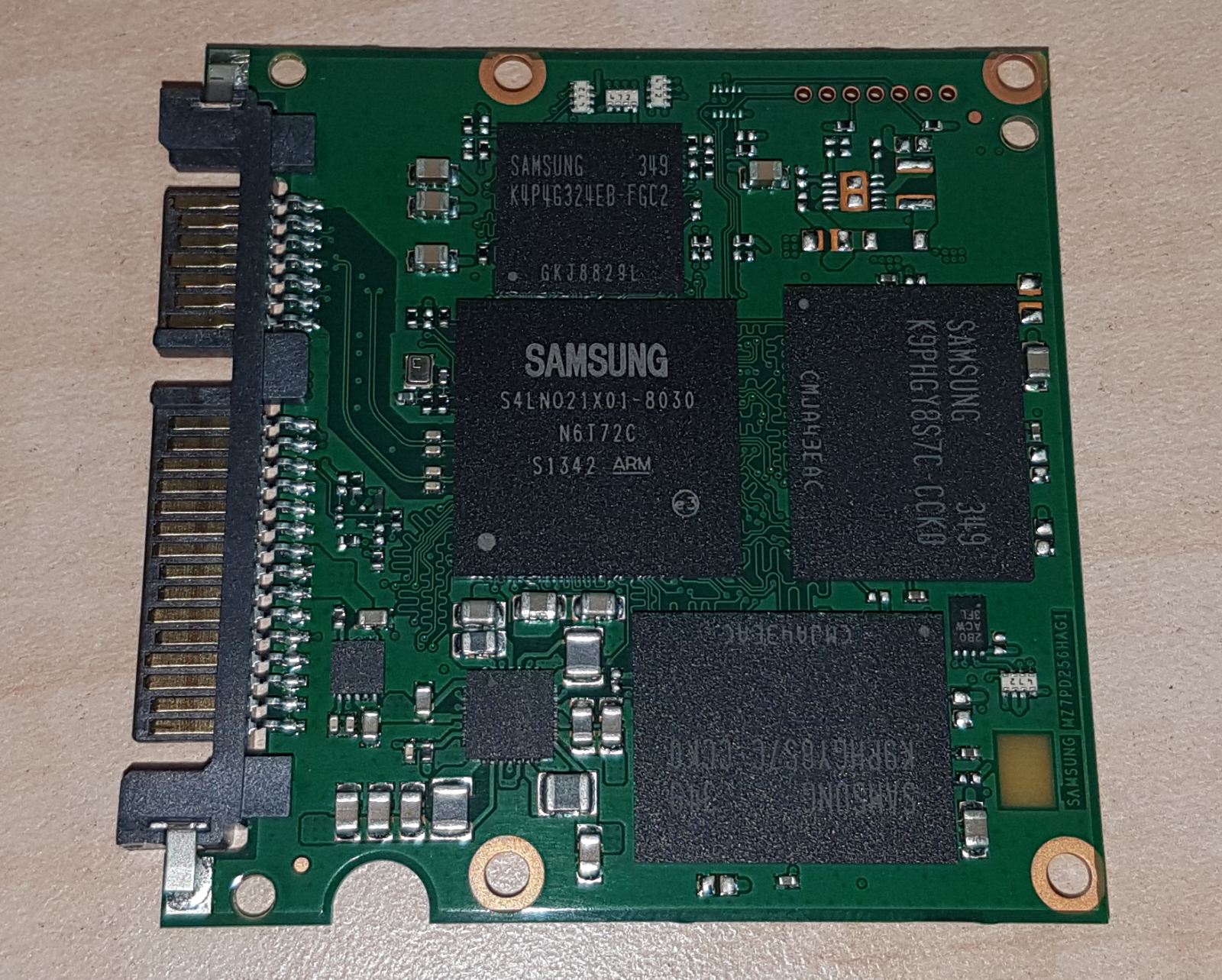

Disk jsem tedy demontoval z kovového obalu, samotné SSD má totiž rozměr spíše 1,8“ disku a je výrazně menší než se zdá. Nyní potřebuji ještě nějaký M.2 disk, sáhl jsem po poměrně obyčejném Intel 760p 256GB PCIe NVMe OEM disku, který byl v ThinkPadu A485 a byl vyměněn za větší a rychlejší.
