Vzhledem k tomu, že vše potřebné ohledně parametrů a architektury Radeonu HD 5870 jsme si řekli již minule, nebudeme dnes nosit dříví do lesa a rovnou skočíme na představení modelu Asus.

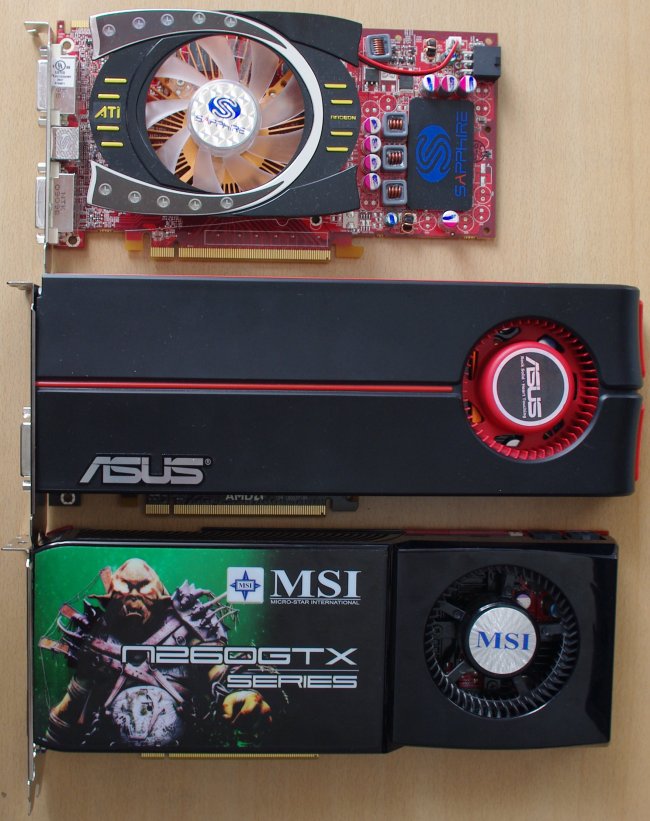

Asus jistě sáhne i po specifických chladičích, první uvedená verze pochopitelně nese referenční design. Délkou o více než centimetr přesahuje GeForce GTX 260 a proti Radeonu HD 4770 je to opravdový obr.

Tentokrát se dočkáváme i oplechování zadní starny karty (to nesly i GeForce GTX).

Červené kruhy na konci karty nejsou výfuky chlazení, mají čistě estetický význam. Konektory zahrují dva DVI a po jednom HDMI a DisplayPortu (nadále již jen DP).

Po odkrytování se na nás usmívá klasický design ATI. Napájecí a další obvody zahrnují například:

• Pm25LV010: 1Mbit 3,0V sériová flash paměť s rozhraním 25MHz SPI sběrnice
• 2× VT1165MF: regulátor napětí (používaný již na předchozích generacích Radeonů)
• 5× VT1157SF: regulátor fází GPU (4×) a pamětí (1×)
• CPL2-4/28CH09A: hlavní digitální controller napájení karty

Chlazení GPU zajišťují čtyři poctivé heatpipe odvádějící teplo z měděného jádra chladiče do hliníkových žeber. Černá základna je pochopitelně kovová a zajišťuje odvod tepla z napájecích obvodů a paměťových čipů.

GPU samotné má rozměr padesátníku :-).

Ještě jeden pohled na karty, prostřední z nich je v základu přetaktovaná varianta Radeonu HD 4890 od Asusteku, která má GPU nastaveno z 850 na 950 MHz. S ní budeme nový Radeon HD 5870 porovnávat.
