Šedivou pastu najdete i pod heatspreaderem Xeonů E3 V2

Pracovníci Akiba PC Hotline si proklepli Xeony E3 V2 postavené na jádru Ivy Bridge. Napadlo je, zda by dražší serverová varianta nebyla díky kvalitnějšímu zpracování vhodnější k přetaktování. Nebyla.

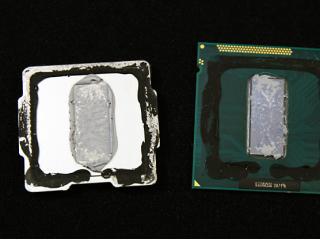

Intel Xeon E3 1275 V2 IHS

A to z prostého důvodu: Po odstranění heatspreaderu (IHS) se potvrdilo, že zpracování je totožné s desktopovou verzí a mezi křemíkem a IHS je rovněž vrstva pasty šedivky. Jak se v tomto směru liší zpracování čipů Sandy Bridge a Ivy Bridge, jsme rozebírali v následujících článcích - pokud potřebujete osvěžit paměť, mrkněte na ně:

Může se zdát trochu překvapivé, že Intel nepoužil lepší řešení ani u dražších Xeonů, které (včetně chladičů) jsou určené pro nonstop využití. Teplota 80 °C není pro procesor sama o sobě kritická, ale má určité důsledky. Mezi ně patří životnost chladiče, která s vyššími otáčkami (v důsledku termoregulace) klesá. Vliv má i prach, který postupem času (a při vyšších otáčkách i rychleji) zhoršuje odvod tepla, takže teplota i otáčky nadále rostou. Tím samozřejmě roste i leakage a tedy i spotřeba (jak na straně procesoru, tak - méně výrazně - na straně chladiče). Samozřejmě můžeme zmínit i další důsledky jako vyšší hlučnost, ale ta v segmentu serverů nebývá problémem.

Intel Xeon E3 1275 V2 box
Intel Xeon E3 1275 V2

Je jasné, že vlivem vyšších teplot nedojde k poškození hardwaru - monitoring a systémy ochrany proti přehřátí nebo přepětí jsou již velmi pokročilé a téměř neprůstřelné. Problémem může být důsledek těchto ochran: throttling, tedy podtaktování v případě dosažení teploty, která je výrobcem nastavena jako kritická. Ta je u většiny běžných procesorů Intelu nastavena na 98 a 101 °C (u některých řad to bylo i 86 či 91 °C), takže rezerva oproti čerstvě nasazenému a prachem nezanesenému chladiči odpovídá 19 °C.

Intel Xeon E3 V2 Ivy Bridge IHS teploty
Intel Xeon E3 V2 - teploty v závislosti na pastě a chladiči

Výsledky znázorněné v grafu patrně budou vyžadovat menší komentář: Každý pruh znázorňuje teplotu v klidu (modře) a v zátěži (červeně). Měření provedla Akiba za třech různých situací: S originálním chladičem (první dva pruhy v grafu), s chladičem Thermalright Silver Arrow SB-E (pruhy 3 + 4) a nakonec znovu s chladičem Thermalright Silver Arrow SB-E, ale s napětím zvýšeným na 1,25 V, což má patrně simulovat vyšší spotřebu při přetaktování (poslední dva pruhy). První z každé dvojice pruhů ukazuje teploty v defaultní konfiguraci z výroby a druhý po odříznutí IHS a výměně Intelovské pasty za Coollaboratory Liquid Pro. Mezi chladičem a IHS pak byla použitá pasta OCZ Freeze Extreme.

Intel Xeon E3 1275 V2 a Thermalright Silver Arrow SB-E
bez přepastování IHS neudrží přetaktovaný Xeon E3 1275 V2 pod 80 °C ani masivní chladič Thermalright Silver Arrow SB-E

S použitím originálního chladiče vedla výměna pasty ke snížení teploty o více než 10 °C, po osazení masivního Silver Arrow SB-E o necelých 10 °C, ale po „přetaktování“ překonal rozdíl 20 °C.
