Retro Floppy Test III: 120 MB na disketě s LS-120 disketovkou

SuperDisk LS-120
Poslední díl našeho retro-floppy miniseriálu věnujeme fenoménu disketové mechaniky kompatibilní s klasickými 1,44MB disketami, avšak schopné zapisovat i na tzv. SuperDisky s kapacitou 120 MB.

Kapitoly článků

Detekce LS-120 BIOSem desky

Jeden by řekl, že pokud BIOS základní desky mechaniku podporuje, není třeba v DOSu nic řešit. Je to pravda jen napůl. Jak víte, LS-120 je kompatibilní i s běžnými 1,44MB disketami. Pro jejich podporu opravdu není potřeba nic řešit, protože to vyřeší BIOS. Veškerý přístup k disketě, ať už je vidět jako A: (v případě, že žádná další disketa v systému není), nebo jako B: (v případě, že je již v systému klasická disketa na floppy řadiči), probíhá skrze volání funkcí BIOSu, případně skrze volání funkcí DOSu, který to přehodí na BIOS. Celé se to ovšem týká výhradně podpory 1,44MB a 720KB disket.

Podpora LS-120 v BIOSu desky

120MB diskety v MS-DOSu zkrátka nepřečtete, ani nezapíšete, bez dodatečného ovladače. Ten se dá ještě sehnat, pro mou mechaniku, jejímž výrobcem je Matsushita, existuje společný balík pro podporu LS-120 pro DOS a první Windows 95. Tyto systémy, protože LS-120 nepodporují, ze 120MB diskety ani nejsou schopné nabootovat (u MS-DOSu 6.22 se objeví pouze Starting MS-DOS... a pak to vytuhne, protože DOS neví, jak dál). Nicméně např. DOS z Windows 98 už ze 120MB diskety nabootovat umí, takže není problém třeba jej odtud instalovat :).

Zavedení ovladače LS-120 v MS-DOSu

Já si nainstaloval ovladače pro DOS, což ve stručnosti spočívá v instalaci vrstvy ATAPI Device Manageru, který se pak tváří jako virtuální SCSI řadič, a následně ovladače pro samotou LS-120 mechaniku. Ovladač pak vytvoří další písmenko (např. D:), skrze nějž je možné pracovat se 120MB disketami.

LS-120 jako písmenko D ve Volkov Commanderu

A jako bonus je možné touto cestou pracovat i s klasickými disketami, ovšem o něco rychleji, alespoň co se čtení týče. Konkrétní čísla, pokud jde o tu rychlost, si ukážeme později.

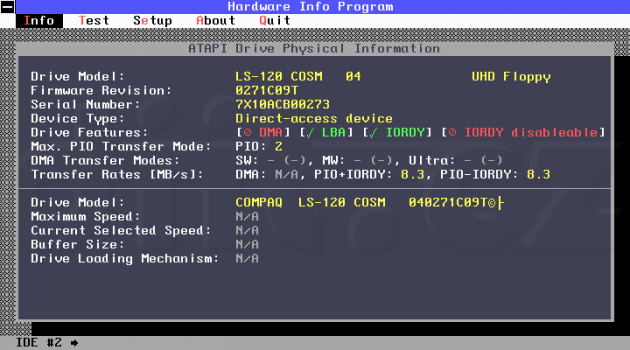

HWiNFO - LS-120 - ATAPI Drive Physical Information

Takto vidí DOSová verze HWiNFO mechaniku přímo na ATA kanálu. Sami vidíte, že je jí režim DMA cizí, takže práce s mechanikou bohužel funguje pouze v PIO režimu, konkrétně PIO 2. V DOSu je to jedno, tam je vysoká zátěž procesoru normální u všeho, ve Windows to bude znamenat vyšší zátěž procesoru při práci s mechanikou, pokud bude připojena na IDE řadič. Novější mechanika (dvourychlostní) uměla až PIO 3 (11,1 MB/s) a také DMA MultiWord 1 režim (13,3 MB/s).

HWiNFO - LS-120 - SCSI Host Adapter Information

HWiNFO samozřejmě vidí též virtuální SCSI řadič (zde nazvaný MATSHITA ATAPI)…

HWiNFO - LS-120 - SCSI Device Details

… a na něm navěšenou mechaniku (pochopitelně tvářící se též jako SCSI). Byť nezná konkrétní detaily geometrie, ukáže korektní kapacitu (jde o kapacitu včetně režie, takže je to o trochu vyšší, než ukazuje Volkov Commander výše). Sice jsem se někde dočetl, že LS-120 disketa má mít 246 528 sektorů, ale asi bych to dneska už nějak moc nepitval ;).
