Matthias Waldhauer, který je ve světě IT známější pod nickem dresdenboy, se po léta na svém blogu věnoval procesorovým architekturám, si nyní posvítil i na Zen. Přistupme rovnou bez omáčky k výsledku jeho snažení - schématu, které na základě dostupných údajů vytvořil:

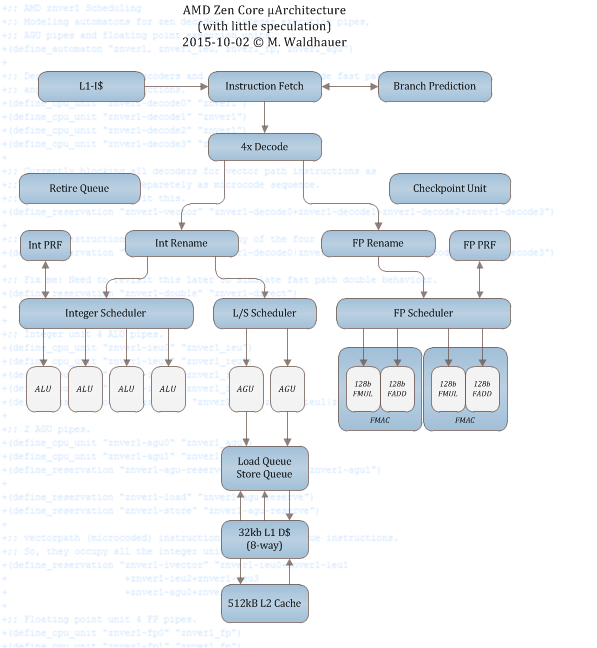

Diagram x86 jádra Zen, rekonstrukce od M. Waldhauera

Pokud situaci kolem Zenu sledujete, pak vás patrně jako první zaujme počet pipeline (jádra) této architektury. Je jich deset, což je v rozporu se staršími údaji pocházejícími z „oficiálního slajdu“, který je však již delší dobu konsenzuálně považovaný za podvrh. Pro celočíselné operace jsou k dispozici čtyři pipeline, respektive plné čtyři ALU, což je dvojnásobek oproti linii Bulldozeru a stejný počet jako u posledních generací Intel Core. Pro jednoznačnost nebude na škodu zdůraznit, že dvě ze čtyř pipeline malované ve schématech Bulldozeru sloužily (pouze) pro generování adres (bývají značené jako AGen, AGU apod). a v případě zobrazeného schématu Zenu jsou znázorněny ve středním sloupci (jakoby odděleně).

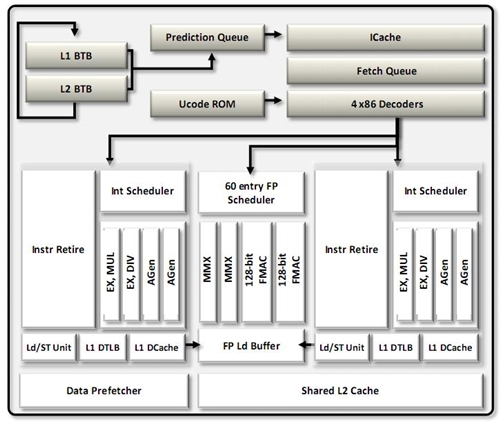

Diagram dvoujádrového x86 modulu AMD Bulldozer

Podobně jako celočíselná část, tak i FP jednotka ztučněla. Skládá se ze čtyř 128bit pipeline, takže každé jádro zvládá 2 256bit FMAC. Pokud to zjednodušeně shrneme, lze říct, že výbava Zenu na jádro je ve všech ohledech lepší než výbava Bulldozeru a nástupců (na jádro), přičemž v některých ohledech je na tom jádro Zenu lépe než celý modul Bulldozeru.

Jsou tu ale i další aspekty, které se odrazí v celkovém výkonu. Waldhauer chválí nízké latence pro int/fp mul, fp add, int/fp div a fp square root, jedním dechem však dodává, že architektura takto uzpůsobená nízkým latencím nebude dosahovat tak vysokých taktů jako Bulldozer a odhaduje takty někde mezi 3,5-4 GHz jako maximum při akceptovatelných energetických nárocích. Dále potvrzuje slova Jima Kellera z AMD o použití mixu architektonických prvků z dosavadních architektur. Zmiňován bývá především Jaguar a Excavator, z nichž byly některé prvky převzaté a případně přizpůsobené.

Nyní už zbývá jen doufat, že se to AMD podaří po finanční stránce doklepat do vydání - utáhnout chod společnosti a ufinancovat drahou FinFET výrobu velkých jader do konce příštího roku, kdy již Zen (a FinFET grafiky) budou na trhu a začnou generovat nějaké zisky.
